Lugar de origem:
China
Marca:
XINYU
Número do modelo:
LPG500
Vídeo
Vídeo

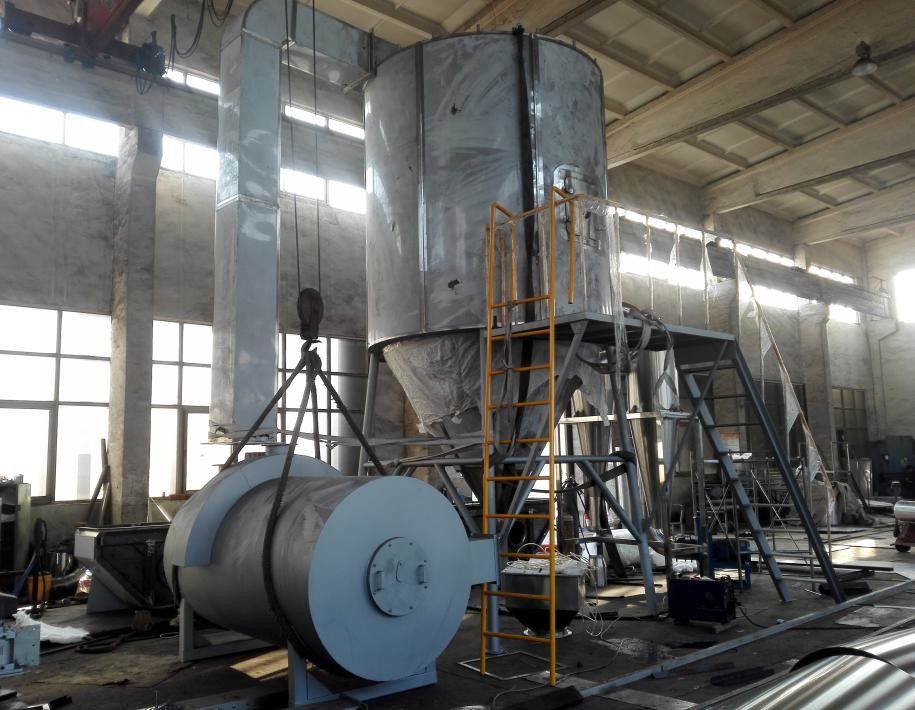

Secador de pulverizador de LPG500 Centrifigural
Ⅰ, condição do projeto do equipamento:
1, condição do líquido da alimentação
Nome do material: líquido
Índice contínuo: 25%
Umidade final: 5%
Temperatura do ar da entrada: 200--210℃ (a temperatura do ar da entrada é 210℃)
Temperatura do ar da tomada: ~90℃
Evaporação da água: 500 kg/h
Viscosidade: não
Proporção de líquido: ~1,1 g/cm3
Fonte de calor: fogão quente Gás-ateado fogo da explosão
Temperatura líquida: 20℃
2, condição do produto seco:
Tamanho de grão seco: malha ~120
Proporção da acumulação da matéria seca: ~0,8 g/cm3
Hygroscopicity: não
Temperatura material da tomada: 40~50℃
3, condições de processo
Modo da atomização: Centrífugo
Modo de contato entre gotas e o ar quente: Fluxo paralelo
Fontes de calor e métodos de aquecimento: fogão quente Gás-ateado fogo da explosão
Temperatura do ar da entrada: 210℃
Temperatura do ar da tomada: ~90℃
Modo da coleção do pó: Exigências materiais do precipitatorSystem de duas fases do ciclone: A peça do contato e a parte externa da unidade central são SS304, permanecendo são Q235.
4, projetam circunstâncias meteorológicas
Pressão atmosférica: pressão da atmosfera padrão
Temperatura ambiental: 20℃
Humidade relativa: 60%
Índice de umidade do ar ambiental: 0,012 kg/kg
5, obras públicas (total)
5,1 fonte elétrica
Fonte de alimentação: 380V, 3phase, 50HZ
Poder: força motriz 267 quilowatts
6. Parâmetros principais do equipamento:
(1) diâmetro interno da torre: Φ5800 milímetro
(2) diâmetro exterior da torre: Φ5960 milímetro
(3) volumes de ar: 15000 kg/h
(4) temperaturas do ar da entrada: 210℃
Temperatura do ar da tomada: ~90℃
(5) produto seco output: ~200 kg/h
Evaporação da água: 500 kg/h
(6) índice de água do pó seco: 4%
(7) fogão quente Gás-ateado fogo da explosão: 800000 kcal/h
extrator de poeira 1 do ciclone (de 8): 2-- XXF/Φ1100
Extrator de poeira 2 do ciclone: 2-- XXF/Φ1000
(9) máquina de sopro: Modelo: poder 4-72-5A: velocidade 15KW: 2900 RPM
(10) fã de esboço induzido: Modelo: poder 9-26-10D: velocidade 55KW: 1450 RPM
bomba de parafuso (de 11): Modelo: Poder GF40-1: pressão 4KW: 0,6 Mpa
Taxa de fluxo: 8 velocidadede m3 /h: 700 RPM
atomizador (de 12): Modelo: Poder XH-500: 11KW
Velocidade: 12000~15000 RPM
Ⅲ, definição de sistemas
Seleção inicial: Unidade mais seca de pulverizador LPG-500
Sistema de aquecimento: fogão quente Gás-ateado fogo da explosão
Sistema da captação do pó: Separador de ciclone de duas fases
Sistema dielétrico da circulação: Ciclo aberto do fã do esboço
Sistema da filtragem do ar: Filtro de ar inicial
Sistema do alimentador: Alimentação automática ajustável da bomba de parafuso
Sistema de controlo: Controle centralizado de armário de controle
Ⅳ, diagrama esquemático do processo tecnologico (com desenhos)
Ⅴ, tabela de parâmetro técnica do equipamento
| Evaporação da água (evaporação refinada da água) | 500 Kg/h (máximos) | Diâmetro da torre/altura da torre | Φ5.8m/13.6 m |
| Temperatura de funcionamento | Ar 90℃ do ar 210℃/Outlet da entrada | Atomizador LPG-500 |
Velocidade: 12000 r.p.m Diâmetro do disco: Φ180mm |
| poder instalado | transmission~69KW | ||
| Calor do sistema | 80×104 Kcal/h | Consumo do ar comprimido | 0,6 m3 /min |
| Formulário do sistema de secagem | Abra o sistema da circulação | Modo de alimentação | Alimentação estável da bomba de parafuso |
| Modo de contato do ar quente | Modo do fluxo paralelo | Modo do fonte de calor | fogão quente Gás-ateado fogo da explosão |
| Modo da coleção do pó | Precipitador de duas fases do ciclone | Modo da atomização | Atomização centrífuga |
| Modo de controle | O controle centralizado de armário de controle, pode controlar a temperatura do ar da entrada, temperatura digital, pressão, diferença da pressão | ||
