Lugar de origem:
China
Marca:
XINYU
Número do modelo:
LPG300
Vídeo
Vídeo

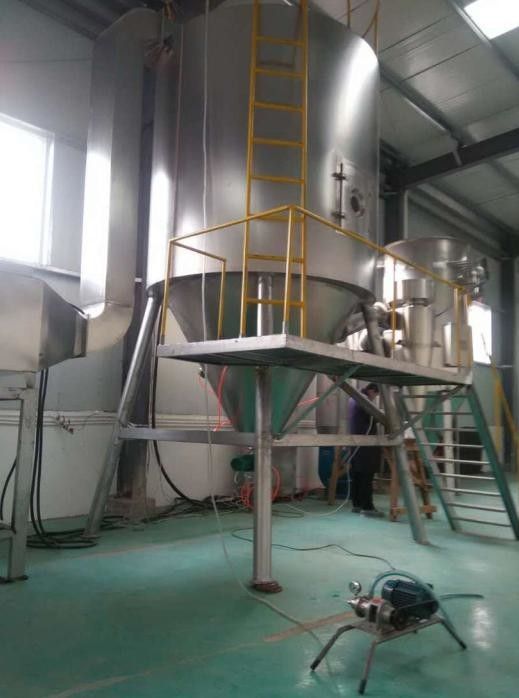

Secador de pulverizador de LPG300 Centrifigural
Condições do projeto do equipamento
Nome do material:
Índice contínuo: Aproximadamente 45-50%
Índice de umidade final: ≤5%
Temperatura do ar da entrada: 180-200℃
Temperatura de exaustão: 90-100℃
Frequência de gerencio da velocidade: 40-50HZ
Diâmetro da torre de secagem: ф4600 milímetro
A pressão atmosférica: 760mmHg
Temperatura ambiental: 25℃
Umidade absoluta: 90%
Fonte de alimentação: 380V, 3Phase, 50hz
Princípio de funcionamento e esquema do projeto do equipamento
1, princípio operacional
A máquina é circulação aberta, fluxo, atomização centrífuga, micro operação da pressão negativa. O ar médio de secagem da atmosfera de acordo com instruções de funcionamento, após a inicial, filtro de ar do efeito médio, ventilador, fogão quente, o filtro da eficiência elevada transforma-se ar quente de alta temperatura e limpo, a seguir entra-se na torre de secagem principal através do distribuidor do ar quente. O material líquido passa através da bomba de parafuso de acordo com a instrução da operação e entra no bocal centrífugo. As gotas são dispersadas em gotas pequenas sob a força centrífuga. Na torre de secagem principal, as gotas estão no contato completo com o ar quente, calor trocado ao longo de seus trajetos específicos, a seguir secado em produtos, a seguir separado por um separador de ciclone, e pelos materiais contínuos são recolhidos. O meio do gás é filtrado para fora.
2, descrição do esquema do projeto:
Seleção inicial: Tipo LPG-300 (ф4600) secador de pulverizador,
Sistema de aquecimento: fogão Óleo-ateado fogo do ar quente para 500.000 calorias de aquecimento
Sistema da coleção do produto: remoção de poeira do filme da torre bottom+Cyclone separation+Water
Sistema circulatório: abra a circulação do fã do esboço
Areje o sistema da filtragem: Filtro de alta temperatura resistente do efeito preliminar, médio e da eficiência elevada de ar
Sistema da alimentação: Alimentação ajustável stepless da bomba de Nemo
Sistema da coleção: válvula de descarga estrela-dada forma
Sistema de controlo: a conversão de frequência ajusta a velocidade do atomizador, temperatura do instrumento da indicação digital, pressão, diferença da pressão, parâmetros distorcidos da variável de controle dos trabalhos da visualização ótica de tela táctil/plc e assim por diante.
Tabela de parâmetro técnica do equipamento
| Evaporação da água | 300Kg/h (máximo) | Diâmetro da torre/altura da torre | 4.60M/10.5M |
| Temperatura de funcionamento | Temperatura 90℃ da temperatura 200℃/Outlet da entrada |
Atomizador LPG-300 |
Velocidade: 14000r.p.m Diâmetro: 180mm |
| Poder | Conduza 70KW | ||
| Consumo de petróleo | 50-60kg/h | Calor do sistema | 50X104Kcal/h |
| Consumo do ar de pressão | 0.5m3/min | Volume de ar do sistema | Aproximadamente 12000 m3 /h |
| Tipo do sistema de secagem | Abra o sistema da circulação | Modo de alimentação | Alimentação estável automática da bomba de parafuso | ||
| Modo de contato do ar quente | Modo do fluxo paralelo | Modo do fonte de calor | fogão Óleo-ateado fogo do ar quente | ||
| Modo da coleção do produto | Filme de Cyclone+water | Modo da atomização | Atomização centrífuga | ||
| Modo de controle | Ajuste arbitrário, controlo automático da temperatura do ar da entrada, temperatura da indicação digital, pressão, diferença da pressão, conversão de frequência ajustar e assim por diante a velocidade da atomização, parâmetros distorcidos da variável de controle do fluxo de trabalho da visualização ótica de tela táctil etc./PLC | ||||
| Tamanho total | Veja a imagem da referência | Peso | 12T | ||
| Condição do ambiente | Pressão completa: 760mmHg, Temperature200C, humidade relativa: 80% | Fonte elétrica | 3Phase, 380V, 50HZ | ||
Diagrama de fluxo do processo
