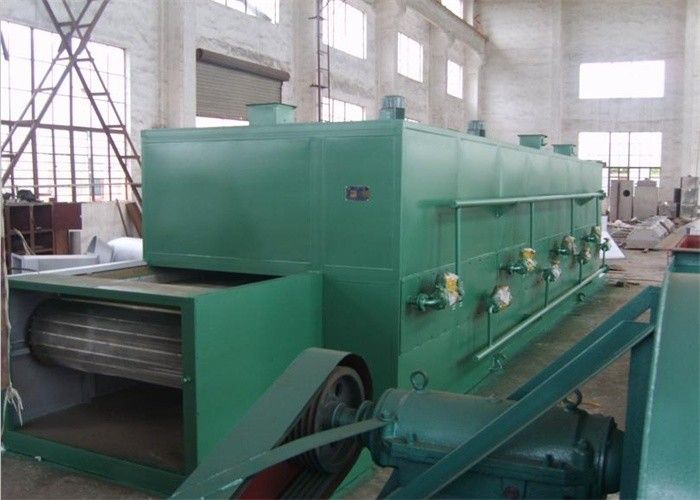

Secador de aço inoxidável DW1.2×10 da correia transportadora de forno de secagem de ar quente de 400 Kg/H

Secador da correia DW1.2*10

Resuma

O tipo máquina de secagem da correia da série de DW será ajudado por materiais de processamento apropriados das instituições, tais como o distribuidor da estrela, a faixa do balanço, o moinho ou o granulador, a distribuição na correia transportadora, a correia transportadora através de um ou diverso canal do dispositivo de aquecimento, dispositivos de aquecimento cada é equipado com o sistema da circulação do aquecimento e de ar, cada o canal tem um ou diverso o sistema de exaustão molhado, uma correia transportadora no ar quente de cima para baixo, ou a partir de baixo através do material na correia, de modo que o material possa ser secado uniformemente.

Aplicação

O tipo máquina de secagem da correia da série de DW é o equipamento de secagem contínuo usado para a ventilação, o floco, a boa forma, a secagem material granulada, a água para vegetais desidratados, o fitoterapia chinês e a outra taxa alta, e a temperatura do material não permite o material alto é particularmente apropriada para a série; a máquina de secagem tem as vantagens da secagem rápida, intensidade alta da evaporação. A qualidade de produto é boa.

Condições do projeto

1. nome do material: Trigo fervido
2. Capacidade de processamento: 400Kg/h
3. Fonte de calor: Fogão quente da explosão do gás natural
4. Material do equipamento: A peça material do contato é de aço inoxidável

Parâmetro técnico

Datilografe DW-1.2*10

número das pilhas 5

Largura da correia (m) 1,2

Seção de secagem (m) 10

Pavimentando a espessura (milímetro) 10~80

Temperatura da utilização final (℃) 50~80

Tempo de secagem (h) 0.2~1.2

Quantidade 6 do fã

Poder total (quilowatt) 11

Dimensão total (m) 11.5*1.95*2.5

Peso (quilograma) 6800

Características do secador da correia

1, regulamento stepless da velocidade da velocidade do secador da correia da malha de DW;

2, o comprimento 2m são uma unidade do ciclo, e um fã separado da circulação é arranjado

3, configuração de equipamento e exigências de produção:

Material principal: a correia de aço inoxidável da malha, o quadro principal é feita do aço carbono, forro de aço inoxidável, aço da terceirização, pintura, material intermediário da camada da isolação, lã de vidro superfine;

A correia da malha é feita da única correia de aço inoxidável da malha da camada;

Placa do bloco da correia da malha 1 grupo;

Cinta: o material é o tubo 304 de aço inoxidável, e os suportes são fixados com a correia da malha;

Corrente: roda dentada 45, tampa protetora da correia da corrente transportadora;

Fã: Fã 5 da circulação;

Exaustor 1;

Drene a tubulação de ar, grupos 1 da tubulação de ar de circulação (distribuição desigual dos furos na tubulação de ar de circulação para assegurar a secagem uniforme dos materiais quando a espessura do forro é uniforme);

A velocidade da correia líquida é controlada pelo motor de regulamento da velocidade da conversão de frequência, que pode eficazmente controlar o tempo de retenção material, para controlar o grau de secagem material e ajustar a saída do sistema inteiro.

Grupo da caixa de controle 1;

Grupo do fogão de gás natural 1
