Lugar de origem:
China
Marca:
XINYU
Número do modelo:
Máquina de enchimento automática da selagem de SKW-20 Thermoforming
Vídeo

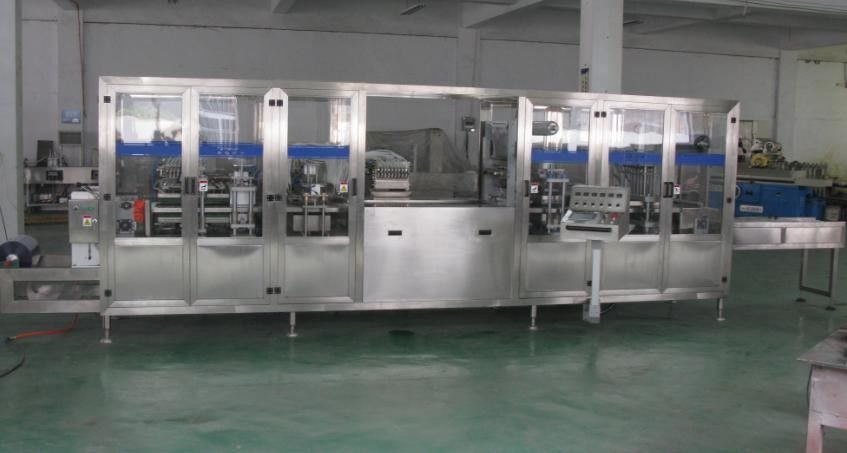

Máquina de enchimento automática da selagem de SKW-20 Thermoforming
| Parâmetro | |
| Capacidade | 15000C/H |
| Volume de enchimento | 10-40g |
| Equipamento de enchimento | Líquido: água, iogurte, leite, iogurte, bebida, molho. Líquido de lavagem, etc. |
| Temperatura de enchimento | Estado normal da temperatura (℃ ao redor 4-40 (de acordo com o cilindro feito sob encomenda da isolação do pedido do cliente) |
| O material específico pode ser sistema de enchimento de alta temperatura personalizado de 85 ℃ (o costume) | |
| Erro de enchimento | ≤±1% |
| A eficiência da produção | Nenhum menos de 99% (o material, o material de embalagem, o abastecimento de energia, a manutenção de equipamento, etc. afetarão a eficiência e o rendimento da produção |
| Por cento do produto da passagem | ≥99.5% |
| As especificações plásticas da boca | O equipamento do tipo cliente real confirma a figura de final da Taça ou o copo real da amostra 38 milímetros no diâmetro |
| Cada número do sistema passo a passo | Preparado de acordo com a exigência de cliente |
| Poder total | 22kW |
| Poder running | 40%-60% |
| Poder do motor | 3kW |
| Poder do aquecimento | 16kW |
| Pressão de ar | ≥0.6MPa |
| Consumo do ar | ³ /min de ≥1.6m |
| Tensão | 3+N+PE 50Hz 380/220V±10% |
| Peso | 2500kg |
Material de embalagem aplicável: Materiais Tectorial da membrana, membrana composta do alumínio-plástico, membrana composta do papel-plástico, etc.
Tamanho Tectorial da membrana: de acordo com o tamanho de vidro
Espessura de filme da tampa: 0,08 milímetros a 0,15 milímetros
Materiais da membrana do porão: PICOSEGUNDO, PP, ANIMAL DE ESTIMAÇÃO
Especificação do equipamento
Rota técnica principal: → cortando do transport→Cooling→ da membrana do preheating→Forming→Filling→Cover da membrana do porão fora da remoção Waste do → do copo a recolher
A estrutura inteira da máquina: Quadro principal, pré-aquecendo o sistema, sistema moldando, sistema de enchimento, filme da tampa que transporta o sistema, sistema de refrigeração, cortando, sistema da coleção waste, sistema de descarga, o sistema de controlo
Quadro: fabricação soldada de aço inoxidável do tubo 316
O sistema de transmissão
Conduzido pelo servo motor, a transmissão é simples e segura, movimento da elevada precisão, dividindo a precisão
Rolamento dealinhamento esférico
O eixo da movimentação principal tem a função de detecção zero, estado da monitoração de tempo real da posição do movimento
A fim impedir a sobrecarga do sistema de transmissão, pode ser valor de torque ajustado
Corrente de aço inoxidável de alta qualidade, resistência de corrosão
Sistema do pré-aquecimento
Pré-aqueça o mecanismo de direção da placa
Dispositivo do pré-aquecimento para cima e para baixo
Módulo de controle da temperatura de Omron
Pare de fundir o dispositivo refrigerando
Sistema de alarme da temperatura do alto e baixo
Íon ao sistema eletrostático da remoção de poeira
Vara de vento de alta qualidade do íon ao sistema eletrostático da remoção de poeira
O sistema do vácuo
Sistema de enchimento
Tipo externo sistema de enchimento
Alimentação do lado do ICM baixa
316 litros tambor do material
Dispositivo de controle do nível líquido
Bomba de medida do atuador, precisão de medida
A válvula de desligamento adota a válvula pneumática 316 do assento do ângulo
O corpo de bomba com função automática da limpeza, a limpeza da medida do pistão sem ângulo cego
A bomba de medida conduzida pelo cilindro, volume de enchimento pode ser ajustada
A válvula de entrada do tanque adota a válvula de borboleta pneumática
Sistema tranquilo sem limpar o ângulo cego
Sistema de transporte da membrana da tampa
Cremalheira do armazenamento do filme da tampa
Regulamento manual de retificar a linha central do filme
Armazene a força de tensão da organização da membrana controlada pela embreagem eletromagnética
Sistema de detecção do olho bonde da detecção do código de cor
Sistema de código quente para fornecer a data de produção do produto
O sistema da selagem
Calor - o controlador de temperatura da selagem é adotado no sistema de controlo para o controle da compensação de temperatura, chapeamento de superfície, camada decolagem do Teflon
Com função do alarme da temperatura do alto e baixo
Com calor - função deajuste da pressão principal da selagem
O quadro de apoio da selagem
O mecanismo do poder da caixa selada
O sistema de refrigeração
Stents refrigerando
Movimentação pneumática
Tubo de circulação da água refrigerando
Sistema cortando
Redutor duro da engrenagem da superfície do dente
Ferramenta da combinação da precisão
Movimentação do motor da engrenagem da precisão
proteção
Parte traseira da microplaqueta, dispositivo de limpeza da ferramenta de corte
Sistema de controlo bonde
O controlador programável da lógica por Japão,
A operação terminal da relação homem-máquina, indica informação alarming, ajuste do parâmetro, pesquisa de defeitos
A sequência de fase do poder da máquina, proteção de circuito do alarme da detecção da fase
Estado da estação relacionada e circuito de alarme running da detecção da posição
Calor - temperatura da selagem, circuito de alarme de alta temperatura super
As peças necessárias estabelecer o botão de parada da emergência
