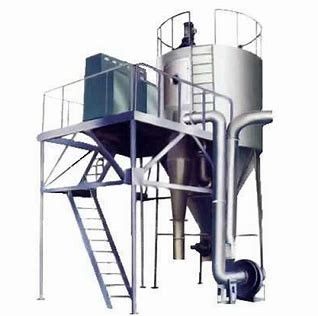

Aquecimento ateado fogo gás do secador de Scale Centrifugal Spray do piloto do pó de leite do alimento

Centrifugador automático do pó de leite 304SS/316SS

Introdução principal

O secador de pulverizador centrífugo de alta velocidade é usado para fazer diretamente o grânulo do pó do líquido. É apropriado para a produção do pó dos materiais tais como a solução, a emulsão, o líquido e a pasta com velocidade de secagem rápida, eficiência elevada, processo simplificado, e recursos economizados do homem. especialmente para o material calor-sensível, esta tecnologia podia manter a cor, a especiaria e o sabor. O produto final possui a boa uniformidade, a mobilidade e a capacidade de dissolução, também pureza alta. Esta máquina é favorável para melhorar a produtividade e os benefícios bem da tecnologia, que tem a grande perspectiva em indústrias química, indústria clara, de material de construção, de gêneros alimentícios, farmacêuticas, bioquímicas e outro.

Ⅰ, Condição do projeto do equipamento:

1, condição líquida da alimentação

Nome do material: líquido

Índice contínuo: 25%

Umidade final: 5%

Temperatura do ar da entrada: 200--210℃ (a temperatura do ar da entrada é 210℃)

Temperatura do ar da tomada: ~90℃

Evaporação da água: 500 kg/h

Viscosidade: não

Proporção de líquido: ~1,1 g/cm3

Fonte de calor: fogão quente Gás-ateado fogo da explosão

Temperatura líquida: 20℃

2, condição do produto seco:

Tamanho de grão seco: malha ~120

Proporção da acumulação da matéria seca: ~0,8 g/cm3

Hygroscopicity: não

Temperatura material da tomada: 40~50℃

3, condições de processo

Modo da atomização: Centrifugador

Contacte o modo entre gotas e o ar quente: Fluxo paralelo

Fontes de calor e métodos de aquecimento: fogão quente Gás-ateado fogo da explosão

Temperatura do ar da entrada: 210℃

Temperatura do ar da tomada: ~90℃

Modo da coleção do pó: Exigências de material de duas fases do precipitatorSystem do ciclone: A peça do contato e fora da unidade central é SS304, permanecendo é Q235.

4, condições meteorológicas do projeto

Pressão atmosférica: pressão da atmosfera padrão

Temperatura ambiental: 20℃

Humidade relativa: 60%

Índice de umidade do ar ambiental: 0,012 kg/kg

5, obras públicas (total)

5,1 fonte elétrica

Fonte de alimentação: 380V, 3phase, 50HZ

Poder: força motriz 267 quilowatts

6. Parâmetros principais do equipamento:

(1) diâmetro interno da torre: Φ5800 milímetro

(2) diâmetro exterior da torre: Φ5960 milímetro

(3) volumes de ar: 15000 kg/h

(4) temperaturas do ar da entrada: 210℃

Temperatura do ar da tomada: ~90℃

(5) saída do produto seco: ~200 kg/h

Evaporação da água: 500 kg/h

(6) índice de água do pó seco: 4%

(7) Gás-ateou fogo ao fogão quente da explosão: 800000 kcal/h

extrator de poeira 1 do ciclone (de 8): 2-- XXF/Φ1100

Extrator de poeira 2 do ciclone: 2-- XXF/Φ1000

(9) máquina de sopro: Modelo: poder 4-72-5A: Velocidade 15KW: 2900 RPM

(10) induziu o fã de esboço: Modelo: poder 9-26-10D: Velocidade 55KW: 1450 RPM

bomba de parafuso (de 11): Modelo: Poder GF40-1: Pressão 4KW: 0,6 Mpa

Taxa de fluxo: 8 velocidade^de m³ /h: 700 RPM

atomizador (de 12): Modelo: Poder XH-500: 11KW

Velocidade: 12000~15000 RPM

Ⅲ, Definição de sistemas

Seleção inicial: Unidade mais seca de pulverizador LPG-500

Sistema de aquecimento: fogão quente Gás-ateado fogo da explosão

Sistema da captação do pó: Separador de ciclone de duas fases

Sistema dielétrico da circulação: Ciclo aberto do fã do esboço

Sistema da filtragem do ar: Filtro de ar inicial

Sistema do alimentador: Alimentação automática ajustável da bomba de parafuso

Sistema de controlo: Controle centralizado de armário de controle

Ⅳ, Diagrama esquemático do processo tecnologico (com desenhos)

Ⅴ, Tabela de parâmetro técnica do equipamento
