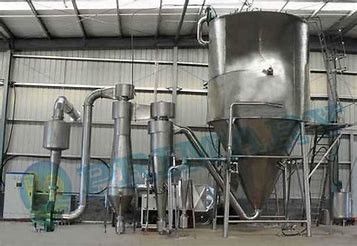

Poluição cerâmica do secador de pulverizador químico do pó do laço aberto livre

Secadorde pulverizador do LPG100 Centrifigural

Condições e exigências do projeto do equipamento

Nome material: pó cerâmico

Umidade inicial: 65% (incluindo 35%)

O índice de umidade final: ≤5%

Temperatura do ar da entrada: 180-220℃

Temperatura de exaustão: 80-100 ℃

Evaporação da água: aproximadamente 100 quilogramas/h

A pressão negativa: -150Pa

Frequência da velocidade: 40-50HZ

Quantidade da alimentação: sobre 150-250Kg/h

Os bens secos numeram: 60-150mesh

Pressão atmosférica: 760mmH2O

Temperatura ambiental: 20℃

Umidade absoluta: 80%

Fonte de alimentação: 380V, 3 fase, 50HZ

Tecnologia da unidade de secagem centrífuga do pulverizador

O leite é das características de secagem líquidas para a absorção fácil da umidade, calor - sensível, exigências do produto comestível mais altamente, e porque é alimento, mais atenção deve ser pagada à cor do produto, à fragrância e às exigências do gosto da característica alta. Assim nós precisamos de estar em um curto período de tempo no tempo seco, e a extremidade da água é ser baixa, refrigerar e o dessecativo rápidos após o pó. Depois que nós estudamos as características da secagem de leite especial, nós desenvolvemos um equipamento de secagem especial do pulverizador, que tivesse as seguintes características:

, A qualidade de produto pode ser controle estável

O atomizador da unidade usando o controle do frenqucy, pode arbitrariamente mudar o efeito da atomização, que pode conseguir o controle apropriado do tamanho de partícula do produto; projete o distribuidor do ar, possa ajustar a direção do vento quente; ajuste do volume de ar do fã de esboço induzido, a fim regular a pressão negativa na torre, tempo de retenção do material do controle. É não somente aplicável a seco imediato de alta temperatura, também apropriado para a evaporação da água dos muitos tempos da baixa temperatura; usar tecnologia avançada do controle distorcido, para construir um modelo matemático distorcido da temperatura do ar e da taxa de alimentação e incorporado no programa, deixado na temperatura do ar do seguimento automático da alimentação é ajustada automaticamente para assegurar a estabilidade da qualidade de produto.

B, pode impedir a transformação e a sução pegajosas da parede do pó

De acordo com as características deste tipo do material, fez o ajuste correspondente no projeto do diâmetro da torre, que antes que a secagem do pó não esteja até a parede da torre, e possa assegurar a época de residência do ar quente do pó e a secagem no cone da torre; o dispositivo refrigerar de revestimento refrigerar de ar do aumento, usando a torre refrigerando do vento natural for o cone principal, para manter aproximadamente a temperatura interna do cone 50 graus, quando a elevação da temperatura de secagem do pó após a queda dentro do cone, não devido à alta temperatura local e para zumbir em e colá-la; o cone com um total de 3 grupos de cone intermitente de choque do martelo pneumático, o pó do cone deslizou rapidamente na tomada principal da torre; o ar da desumidificação que alimenta o dispositivo do desumidificador é fora do vento que força o anfitrião e um pó refrigerando da descarga do ciclone e para limpar pouco material da polinização, tem duas funções, uma é refrigerado rapidamente para impedir a absorção da umidade, as exigências operacionais de acordo com FDA.

C, não material do produto, obstruindo o fenômeno

O anfitrião contactou toda com matéria prima pelo plano ou a transição circular do arco, superfície de contato é moer, lustrando o processamento (lustro fino] mais de 10), evitam furos da areia e cantos, para impedir o acúmulo de obstruir o material, na linha das exigências do PBF

D, recuperação alta da poeira

O sistema da remoção de poeira de unidade de secagem do pulverizador é composto do ciclone de duas fases e do coletor de poeira do filme da água. Um ciclone com o separador de gás alto, ciclone secundário pelo tipo separador da difusão de ciclone, o rendimento alcançou 97-98%, três níveis da eficiência da absorção da poeira do filme da água da exaustão acima de 99,5%, após o líquido da absorção que recicla, descarrega-se para alcançar o padrão da exaustão da proteção ambiental.

E, nenhuma poluição, nenhum escapamento, desmontagem fácil, fácil de limpar

O ar que processa pre o sistema adota o filtro de ar da eficiência elevada; a unidade em contato com o material no material feito de aço inoxidável para não assegurar nenhuma contaminação dos materiais; em contato com o material das peças da transmissão com boa prova da selagem, a impermeável e de óleo do labirinto; operação de válvula da borboleta da selagem da tomada, para impedir o escapamento de ar; o anfitrião, os ciclones e outras partes sairam na boca de limpeza, fã de esboço induzido a tubulação de descarga que adota a conexão móvel, podem ser processamento a qualquer hora de limpeza desmontado da desinfecção e de esterilização e assim por diante, alcançando a exigência do PBF.

F, para realizar o controle da automatização

A unidade com circuito de sistema de controlo do PLC; o processo da animação do tela táctil, tem a operabilidade; parâmetros variáveis da operação para realizar o controle distorcido do seguimento automático da tecnologia; cofre forte e estábulo do inversor que ajustam o atomizador; a precisão da temperatura do ar pode ser alcançada mais ou menos 2℃, maximiza para reduzir o consumo de energia; entrada e tomada, temperatura da coluna, indicação digital da pressão da coluna, grupo exato e assim por diante.

Muitas das vantagens da configuração especial da unidade de secagem do pulverizador, de acordo com muitos produtos similares usando o sumário da experiência, e referem o ultramarino muitos avançaram a tecnologia e a investigação e desenvolvimento, têm agora a fábrica doméstica do aditivo de alimento, a fábrica farmacêutica e a fábrica química no uso bem sucedido, e as unidades convencionais são comparadas para obter o efeito melhor são muito óbvias. Por exemplo: O gosto de Jiangxi é alimento, sabor de Guangdong Minghua, especiarias de Shanghai Shen Bao, Hong Kong Ying biológico, bons efeitos especiais, recebeu clientes elogio e desaprovação da indústria. Nós igualmente continuaremos a centrar-se sobre a tecnologia da secagem de pulverizador a uma investigação e desenvolvimento mais adicional, mais detalhada, para a maioria das empresas domésticas e estrangeiras para fazer o melhor suporte laboral

Esquema do projeto do equipamento

Tipo preliminar: (O processamento de leite baseou) unidade de secagem centrífuga de alta velocidade do pulverizador LPG200,

Sistema de aquecimento: aquecimento de vapor + compensação de aquecimento elétrica

Sistema da remoção de poeira: separador de ciclone de duas fases combinado com o removedor da poeira do filme da água

Sistema de laço: o laço aberto

Sistema da filtragem do ar: primeiramente, filtro médio, e da eficiência elevada de ar

Sistema de alimentação: bomba de alimentação ajustável stepless do nammaw

Descarregue o sistema: tipo válvula da estrela de descarga

Sistema de controlo: a velocidade arbitrária do atomizador do regulamento da frequência, assegura-se de que o melhor efeito da temperatura da exposição do instrumento digital, pressão, pressão diferencial, tecnologia distorcido, parâmetro da variável de controle do seguimento automático e assim por diante

Parâmetro técnico do equipamento
