Lugar de origem:
China
Marca:
XINYU
Número do modelo:
Hectograma

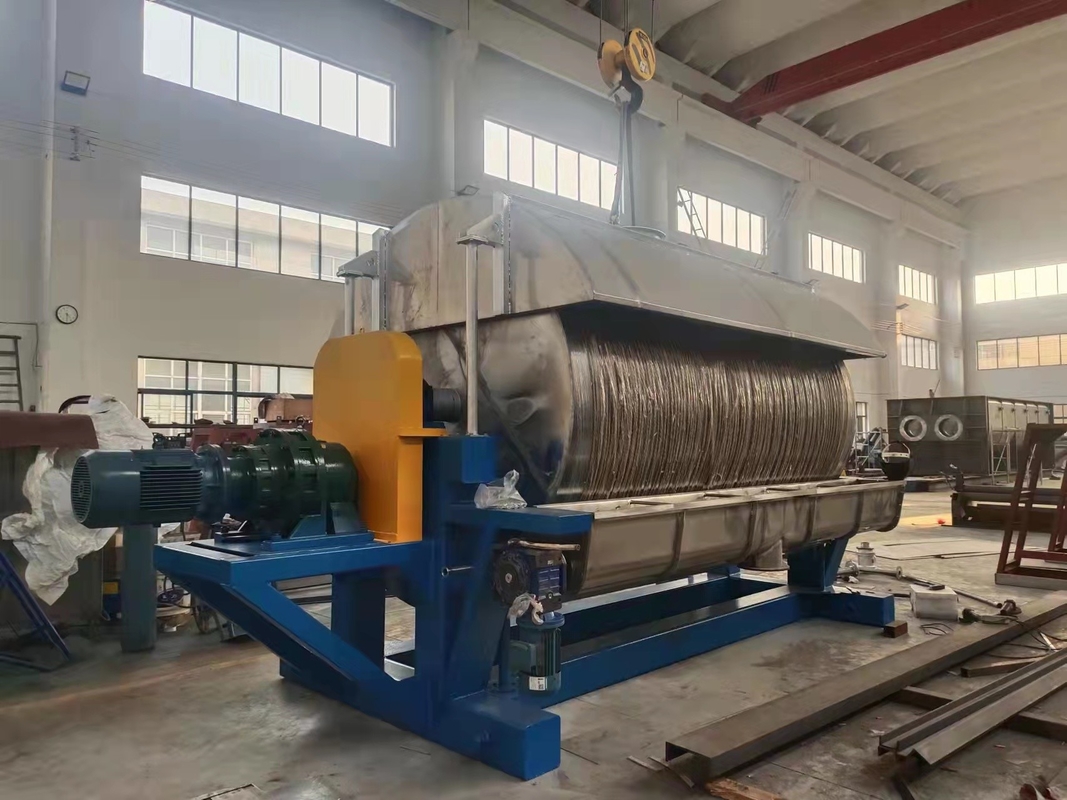

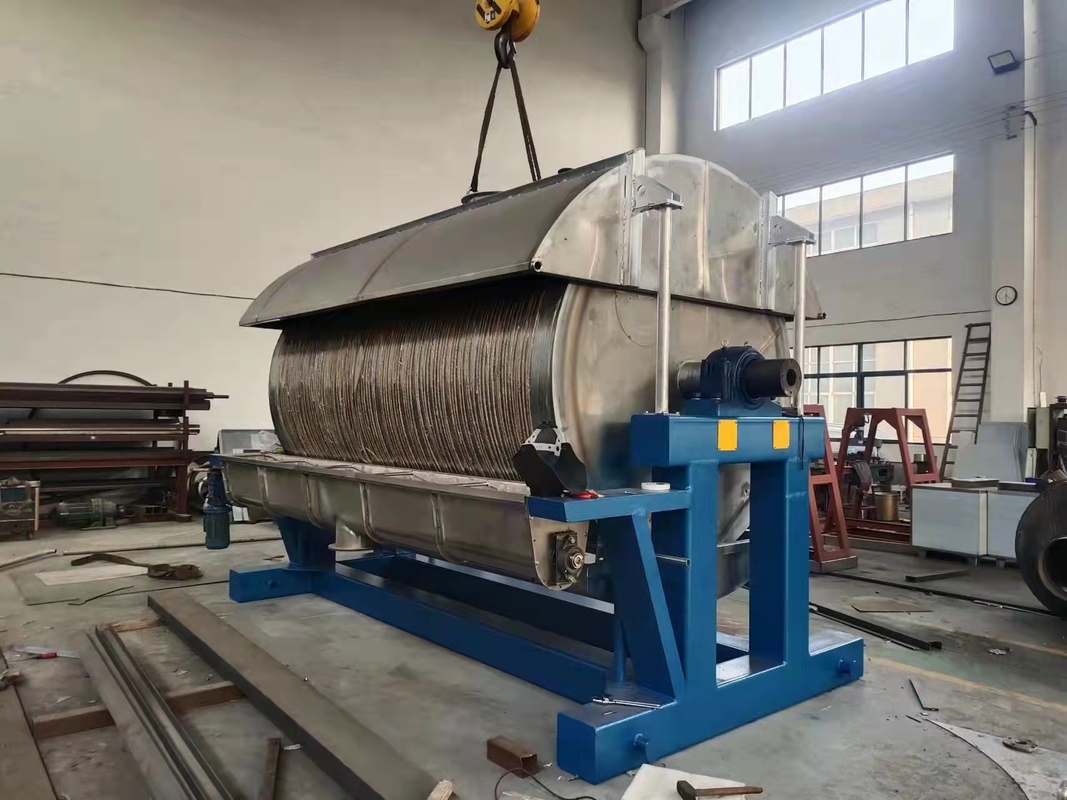

TG-φ1,5 tipo secador do×1,8 do raspador do rolo
I. exigências técnicas
1. Material: Rolo chapeado cromo da superfície de Q345R
2. Umidade inicial: 75%
3. Umidade final: ≥10%
4. Produção: 2000kg/24h→85kg/h
5. Modo de controle: Armários independentes (armários de controle separados)
6. Modo de aquecimento: Vapor (0,4 mpa mpa~0.5)
7. Sistema da desumidificação: Conexão externo do desumidificador
8. Tipo de equipamento: TG-φ1.5×1.8
II. seleção técnica
Evaporação da água pela hora: W=85* [(75%-10%)/(1-75%)]=221kg/h
Capacidade de manipulação pela hora: G=221+85=306kg/h
A intensidade da evaporação pelo medidor quadrado pela hora é 10~12 kg/h.m2 de acordo com a condição do fonte de calor do local do usuário e os dados reais da experiência de nossas instalação e eliminação de erros precedentes (10 kg/h.m2 aqui)
A intensidade da evaporação por Q=10÷60=0.166 minúsculo quadrado kg/min.m2. Componente da água a ser evaporado pelo minuto: Q1=221÷60=3.68kg/min.m
Área exigida real =3.68÷0.166=22m2 (área de secagem eficaz)
A área de secagem eficaz real do secador do raspador do cilindro é como segue: S=7.3 m2, consideram usar 1 equipamento de secagem para encontrar a área de secagem real. O único modelo é: TG-φ1.5×1.8, S=8.4 m2
Lista da configuração de III.Equipment
| Sistema de secagem do computador central | ||||
| Seriel# | Nome | Especs. | Material | Q'ty |
| 1 | Cilindro giratório | Φ1.5×1.8 | O aço de carbono croma a superfície chapeada | 1 |
| 2 | Quadro principal | classificar | Q235,18#U-steel | 1 |
| 3 | Transmissão | 5.5kw | Componentes (conversão de frequência) | 1 |
| 4 | Redutor | classificar | Componentes | 1 |
| 5 | Rolamento (assento) | classificar | Componentes | 2 |
| 6 | Raspador | Classificar, ajustável | mola 410 de aço | 1 |
| 7 | Junção revolvendo | classificar | Mangueira do metal | 1 |
| 8 | Capa suspendida | classificar | Tratamento anticorrosivo e antiferrugem de Q235 | 1 |
| 9 | Exaustor molhado | 4-72-4.5A | Tratamento anticorrosivo e antiferrugem de Q235 | 1 |
| Sistema de carregamento | ||||
| Seriel# | Nome | Especs. | Material | Q'ty |
| 1 | Escaninho de armazenamento | classificar | SUS304 | 1 |
| Sistema de descarga | ||||
| Seriel# | Nome | Especs. | Material | Q'ty |
| 1 | Placa enviesada para a descarga | classificar | SUS304 | 1 |
| 2 | Funil da descarga | classificar | SUS304 | 1 |
| Armário de controle elétrico | ||||
| Seriel# | Nome | Especs. | Material | Q'ty |
| 1 | Armário elétrico | classificar | Armário do jection do pulverizador | 1 |
| 2 | Transformador da frequência | classificar | classificar | 1 |
| 3 | Interruptor de Aairbreak | classificar | classificar | conjunto completo |
| 4 | Sobrecarga térmica | classificar | classificar | conjunto completo |
| 5 | Contator | classificar | classificar | conjunto completo |
| Nota: de acordo com a situação real, o usuário da desumidificação continua a conexão do encanamento da desumidificação só, nossa empresa reservou a flange | ||||
