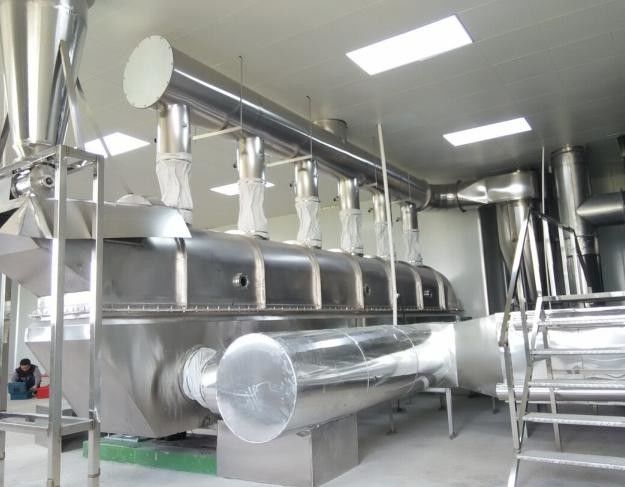

Vista geral do equipamento:

O secador de leito fluidizado de vibração, referido o leito fluidizado tão de vibração, é um novo tipo de equipamento de secagem de grande eficacia fluidificado apropriado para secar materiais granulados e pulverulentos. Tem as vantagens da operação, da economia de energia e da proteção ambiental fáceis.

Princípio de secagem de vibração do leito fluidizado: o ventilador de ar filtra o ar ambiental através dos filtros preliminares e da meio-eficiência de ar e aquece-o à temperatura ajustada pelo permutador de calor do vapor, e incorpora-o finalmente a parte inferior do leito fluidizado através da tubulação como um fonte de calor para a fluidificação material e a secagem. O material molhado entra na placa de cama (placa perfurada) dentro da máquina do porto da alimentação do corpo superior da cama. Sob a ação da força da excitação do motor de vibração em ambos os lados do leito fluidizado, o material é jogado para a frente e move-se continuamente horizontalmente, e o ar quente passa para cima através da placa de cama (placa perfurada) está em contato com materiais molhados. Os materiais molhados são suspendidos no ar quente para produzir uma cama misturada de partículas materiais e do ar quente, que é como uma ebulição líquida, e a transferência térmica das condutas e a transferência da umidade entre o material e o ar quente. Sob a ação da inversão térmica, o ar quente arrasta o vapor de água e partículas materiais finas e é descarregado da tomada de ar do fã de esboço induzido após ser espanado pelo separador de ciclone e pelo filtro de saco.

Depois que o material é secado, continua a mover-se para a frente. O ar fresco é usado na parte inferior do leito fluidizado. Uma separação é feita na cama mais baixa do leito fluidizado para distinguir o ar frio do ar quente. Depois que o material entra o contato com o ar frio, o calor e o frio estão trocados. Reduza para conseguir o efeito desejado, e finalmente a descarga do porto da descarga, e compartilhe do coletor de poeira e do fã de esboço induzido com a seção de secagem.

Quando o material estiver jogado para a frente e continuamente na placa de cama (placa perfurada), uma parte pequena de partículas finas cairá da placa de orifício à placa inferior interna do leito fluidizado. A placa inferior está paralela à placa de cama (placa perfurada) e está igualmente sob a ação da vibração. O material é jogado para a frente continuamente ao longo do sentido horizontal, e finalmente descarregado automaticamente do porto da remoção de poeira do assoalho do leito fluidizado.

O secador de leito fluidizado de vibração é amplamente utilizado na secagem de materiais pulverulentos e granulados no produto químico, farmacêutico, no alimento, em vegetais desidratados, em grão, e em indústrias minerais.

Durante a operação, os materiais são alimentados uniformemente e continuamente no leito fluidizado de vibração através do alimentador. Ao mesmo tempo, o ar é aquecido a uma determinada temperatura após a filtração, e incorpora a favor do vento a câmara do secador através da entrada de ar. Depois que as quedas materiais na placa da distribuição, sob a ação dupla da força da vibração e do ar quente correm através da placa da distribuição de ar, estará em um estado suspendido e contactará o fluxo de ar quente. Após ter ajustado a quantidade, os parâmetros da vibração, a pressão de vento e a velocidade do vento de alimentação, a cama material forma um estado fluidificado uniforme. Há uma turbulência feroz entre as partículas materiais e o meio de calor, que reforça o processo do calor e de transferência maciça. O produto secado é descarregado do porto da descarga, e da passagem evaporada da água e do gás de desperdício através do separador de ciclone e do filtro de saco para recuperar a poeira. Após o descarregamento na atmosfera. Ajustar os parâmetros relevantes pode facilmente mudar a capacidade de processamento do sistema dentro de alguma escala.

Descrição técnica dos componentes-chave do sistema:

1. Parte superior do corpo

O corpo superior da cama separa a área de secagem da atmosfera para impedir que a poeira escape e cause a poluição ambiental. O superior - a metade é maior do que a metade inferior, assim que a velocidade do vento na parte superior é mais baixa do que a parte mais inferior, que é conducente à sedimentação da partícula, reduz a quantidade de poeira arrastada, e reduz a coleção de coletores de poeira. A quantidade de poeira é menos, e é mais a favor do meio ambiente. A estrutura arcada na parte superior do corpo superior da cama faz a rigidez melhor, o interior é fácil ser lustrado e lustrado, e o revestimento é bom, e nenhuma poeira adere-lhe.

O corpo superior da cama é geralmente uma estrutura fino-murada com uma espessura de aproximadamente 3mm. A fim impedir grandes vibrações elásticas da parede lateral, uma seção de reforços de reforço soldados é exigida na parte externa. O corpo superior da cama é fornecido com as tomadas de exaustão para o ar de exaustão. Tomando em consideração a força do corpo superior da cama, é feito geralmente em uma forma redonda, e 4-6 tomadas de ar são feitas geralmente de acordo com o tamanho do leito fluidizado. O corpo superior da cama é equipado com um vidro de vista do rápido-encaixe, que seja usado para observar o estado seco do material e possa igualmente tomar em consideração a função do furo da mão. A parte superior do corpo usa uma porta de acesso do rápido-encaixe, que seja conveniente e rápida abrir e próximo. Uma extremidade do corpo superior da cama é fornecida com um porto da alimentação, e o porto da alimentação tem uma placa da válvula para facilitar o ajuste do volume da alimentação.

2. Corpo inferior

O corpo mais baixo da cama é a câmara de ar onde o ar quente entra e o trabalho da placa da cama junto para terminar a tarefa uniformemente de enviar o ar quente na cama. Ao mesmo tempo, o motor da vibração é instalado igualmente no corpo mais baixo da cama. O volume do corpo mais baixo da cama é relacionado à uniformidade da gota de pressão da cama e da flutuação da gota de pressão. Por este motivo, deve haver um suficientemente de grande volume do corpo mais baixo da cama, e o corpo mais baixo da cama deve carregar a carga dinâmica de todas as massas de vibração, assim o corpo mais baixo da cama deve ser projetado como uma estrutura do quadro de caixa. O corpo mais baixo da cama deve ser equipado com um motor da vibração, e o corpo mais baixo da cama deve ser maior do que o corpo superior da cama, geralmente 8-10mm. A parte externa é reforçada com o aço do canal e o interior é reforçado com as tubulações redondas. O corpo mais baixo da cama é dividido em duas câmaras de ar com uma placa da separação, uma câmara de ar é ventilada com ar quente, e a outra câmara de ar é ventilada com ar frio. A separação é mantida a uma determinada distância da parte inferior do corpo mais baixo da cama para facilitar o fluxo da água do escapamento material e de limpeza da cama.

O corpo mais baixo da cama é fornecido com as tomadas de exaustão para o ar de exaustão. Tomando em consideração a força do corpo superior da cama, é feito geralmente em uma forma redonda, e 6-8 tomadas de ar são feitas geralmente de acordo com o tamanho do leito fluidizado. O corpo mais baixo da cama é uma estrutura de caixa, e haverá uns cantos inoperantes após a placa inferior e as placas laterais são dobradas e soldadas. A fim impedir a acumulação de materiais e facilitar limpar, uma placa triangular é soldada no canto inoperante para fechar-se. O corpo mais baixo da cama é fornecido com um porto da remoção de poeira abaixo do porto da descarga. O porto da remoção de poeira é feito de quadrados arredondados, e uma placa cega na parte superior é conectada pela instalação rápida. Há muitas maneiras de absorver o choque da cama mais baixa, principal utilização as molas de borracha e bolsas a ar infláveis.

3. Superior e para abaixar flanges da cama

Há principalmente duas maneiras de conectar a parte superior e de abaixar corpos da cama. Um é flangeia conexão de parafuso, as flanges isto é, superiores e mais baixas do corpo da cama são conectadas pelos parafusos. Este método não é muito conveniente para a limpeza e a manutenção do leito fluidizado. Em virtude desta situação, nossa empresa projeta uma maneira que possa rapidamente ser conectada e desmontado,

4. Placa da cama

As passagens do ar quente através da placa perfurada para fazer o material tornar-se fluidificado no leito fluidizado de vibração. A experiência mostra que maior a porosidade aberta, mais difícil é assegurar a qualidade da fluidificação. A porosidade aberta está geralmente na escala de 3%-10%, e a abertura é normal. De acordo com a distribuição do triângulo equilateral, o diâmetro é na maior parte furos retos de 2-3mm, você pode igualmente abrir um furo língua-dado forma na extremidade da alimentação de acordo com a umidade, e abre então um furo reto na parte traseira, ou você pode especificamente projetar a placa da cama de acordo com o material.

Projeto de processo de seleção do equipamento
