Lugar de origem:
China
Marca:
XINYU
Número do modelo:
Secador de pulverizador do LPG para o pó do alimento
Vídeo
Vídeo

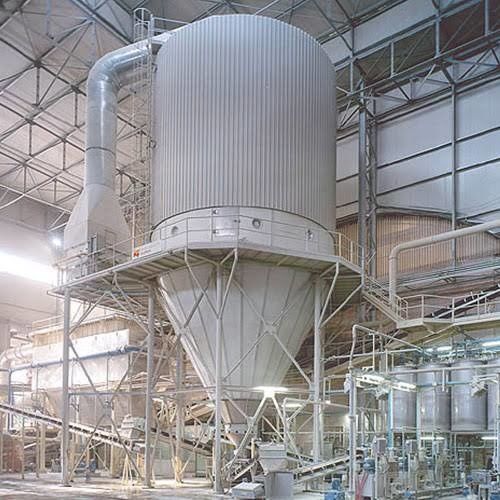

LPG-500 tipo preço mais seco de aço inoxidável do pulverizador do pó do alimento
Ⅰ, Condição do projeto do equipamento:
1, condição líquida da alimentação
Nome do material: líquido
Índice contínuo: 25%
Umidade final: 5%
Temperatura do ar da entrada: 200--210℃ (a temperatura do ar da entrada é 210℃)
Temperatura do ar da tomada: ~90℃
Evaporação da água: 500 kg/h
Viscosidade: não
Proporção de líquido: ~1,1 g/cm3
Fonte de calor: fogão quente Gás-ateado fogo da explosão
Temperatura líquida: 20℃
2, condição do produto seco:
Tamanho de grão seco: malha ~120
Proporção da acumulação da matéria seca: ~0,8 g/cm3
Hygroscopicity: não
Temperatura material da tomada: 40~50℃
3, condições de processo
Modo da atomização: Centrifugador
Contacte o modo entre gotas e o ar quente: Fluxo paralelo
Fontes de calor e métodos de aquecimento: fogão quente Gás-ateado fogo da explosão
Temperatura do ar da entrada: 210℃
Temperatura do ar da tomada: ~90℃
Modo da coleção do pó: Precipitador de duas fases do ciclone
Exigências de material do sistema: A peça do contato e fora da unidade central é SS304, permanecendo é Q235.
4, condições meteorológicas do projeto
Pressão atmosférica: pressão da atmosfera padrão
Temperatura ambiental: 20℃
Humidade relativa: 60%
Índice de umidade do ar ambiental: 0,012 kg/kg
5, obras públicas (total)
5,1 fonte elétrica
Fonte de alimentação: 380V, 3phase, 50HZ
Poder: força motriz 267 quilowatts
6. Parâmetros principais do equipamento:
(1) diâmetro interno da torre: Φ5800 milímetro
(2) diâmetro exterior da torre: Φ5960 milímetro
(3) volumes de ar: 15000 kg/h
(4) temperaturas do ar da entrada: 210℃
Temperatura do ar da tomada: ~90℃
(5) saída do produto seco: ~200 kg/h
Evaporação da água: 500 kg/h
(6) índice de água do pó seco: 4%
(7) Gás-ateou fogo ao fogão quente da explosão: 800000 kcal/h
extrator de poeira 1 do ciclone (de 8): 2-- XXF/Φ1100
Extrator de poeira 2 do ciclone: 2-- XXF/Φ1000
(9) máquina de sopro: Modelo: poder 4-72-5A: Velocidade 15KW: 2900 RPM
(10) induziu o fã de esboço: Modelo: poder 9-26-10D: Velocidade 55KW: 1450 RPM
bomba de parafuso (de 11): Modelo: Poder GF40-1: Pressão 4KW: 0,6 Mpa
Taxa de fluxo: 8 velocidadede m3 /h: 700 RPM
atomizador (de 12): Modelo: Poder XH-500: 11KW
Velocidade: 12000~15000 RPM
Ⅲ, Definição de sistemas
Seleção inicial: Unidade mais seca de pulverizador LPG-500
Sistema de aquecimento: fogão quente Gás-ateado fogo da explosão
Sistema da captação do pó: Separador de ciclone de duas fases
Sistema dielétrico da circulação: Ciclo aberto do fã do esboço
Sistema da filtragem do ar: Filtro de ar inicial
Sistema do alimentador: Alimentação automática ajustável da bomba de parafuso
Sistema de controlo: Controle centralizado de armário de controle
Ⅳ, Diagrama esquemático do processo tecnologico (com desenhos)
Ⅴ, Tabela de parâmetro técnica do equipamento
| Evaporação da água (evaporação refinada da água) | 500 Kg/h (máximos) | Diâmetro da torre/altura da torre | Φ5.8m/13.6 m |
| Temperatura de funcionamento | Ar 90℃ do ar 210℃/Outlet da entrada | Atomizador LPG-500 |
Velocidade: 12000 r.p.m Diâmetro do disco: Φ180mm |
| poder instalado | transmission~69KW | ||
| Calor do sistema | 80×104 Kcal/h | Consumo do ar comprimido | 0,6 m3 /min |
| Formulário do sistema de secagem | Sistema aberto da circulação | Modo de alimentação | Alimentação do estábulo da bomba de parafuso |
| Modo de contato do ar quente | Modo do fluxo paralelo | Modo do fonte de calor | fogão quente Gás-ateado fogo da explosão |
| Modo da coleção do pó | Precipitador de duas fases do ciclone | Modo da atomização | Atomização centrífuga |
| Modo de controle | O controle centralizado de armário de controle, pode controlar a temperatura do ar da entrada, temperatura digital, pressão, diferença da pressão | ||
Ⅵ, Descrição do desempenho do mecanismo do equipamento
sistema 1.Feeder
A bomba de parafuso usa o regulamento da velocidade da conversão de frequência, controla eficazmente o volume da alimentação, e o bloqueio da temperatura do ar.
2. Sistema dielétrico da circulação
Consiste no ventilador, no indutor, na válvula de borboleta do ar, na tubulação de ar, etc….
A harmonização do volume de ar, da pressão e da velocidade do vento do sistema é a chave, de acordo com a experiência de muitos anos, ele é agora madura.
3. Sistema da purificação do aquecimento de ar
Consiste no filtro de ar preliminar, no filtro de ar da eficiência elevada, no fã, etc.
O fonte de calor é fogão de gás
4. Sistema da torre de secagem
Secando a torre principal, o distribuidor do ar quente, o atomizador, a câmara de visita da observação, a iluminação da torre, o martelo pneumático, etc.
Este sistema é o sistema do núcleo.
(1) combinado com a experiência experimental, nós somos envolvidos no projeto da torre principal:
1, a distância do pulverizador do atomizador é calculado restritamente, e o diâmetro da torre principal é ampliado razoavelmente para impedir que o material cole à parede durante o processo da pre-secagem.
2, uma relação razoável da altura ao diâmetro do cilindro reto da torre principal são projetados assegurar a suficiente época de residência do material e o efeito da secagem de pulverizador.
3, o ângulo do atarraxamento do cone da torre são ajustados ao ° 55, e o fluxo liso do material no cone é considerado inteiramente.
(2) o atomizador adota o conversor de frequência para ajustar a velocidade do atomizador para conseguir o melhor efeito da atomização. Abaixando a base do atomizador e aumentando a distância entre a bandeja do atomizador e a parte superior da torre, as gotas líquidas de atomização não podem retornar à parte superior sob o gerencio do vento, para assegurar a operação normal do sistema. Com movimentação de alta velocidade do motor, o eixo acelera a 15000 ~ 16000R.P.M, através da caixa de engrenagens, fazendo a linha do atomizador acelerar a 130m/min, assegurando o efeito da atomização. Com o dispositivo de detecção automático digital para a pressão de óleo, o eixo principal é equipado com o dispositivo água-de refrigeração refrigerar de óleo para assegurar-se de que o eixo não esteja afetado pela alta temperatura. De acordo com as exigências dos produto acabados, o orifício, o furo quadrado ou o furo do rombo podem ser usados para a forma do furo do atomizador.
(3) martelos pneumáticos, que adotam produtos novos da tecnologia de refrescamento japonesa, podem assegurar o efeito de vibração, para reduzir o ruído de bater produtos, e fazem a distribuição razoável.
(4) projete o multi - grupo de dispositivos de iluminação na torre e nos três portas da observação e da limpeza, câmara de visita
(5) o escudo da turbina eólica da torre principal adota uma estrutura de aceleração, de modo que o ar quente possa eficazmente pressionar o material na torre, e as diminuições em ordem do redemoinho. E o distribuidor do ar quente igualmente combina as características e as exigências da tecnologia, e o mecanismo do guia do ar em ambos os lados do distribuidor pode ser conseguido, e o ângulo pode ser ajustado a qualquer hora para controlar o ângulo tangencial da entrada de ar quente.
5. Sistema de coleta
O sistema de carregamento da unidade de secagem do pulverizador é composto de um separador de ciclone. O ciclone é recolhido por um ciclone da eficiência elevada e da fase da eficiência elevada dois, e o pó que recolhe a taxa pode alcançar 99%.
6. Outros sistemas auxiliares
Todos são fornecidos por fabricantes conhecidos, desempenho seguro; a parte do encanamento considerou um determinado projeto do ângulo, o uso da tubulação de aço inoxidável lisa pressionada, evitar o fechamento material, a obstrução, e a resistência local afetar o fenômeno de transporte material.
sistema 7.Control
O controle centralizado do armário de controle, todos os componentes elétricos é tipos conhecidos em China.
