Lugar de origem:
China
Marca:
XINYU
Certificação:
ISO9001,CE
Número do modelo:
O pó do sangue do fermento da cerveja pulveriza o secador de pulverizador da máquina de secagem
Vídeo
Vídeo
1, parâmetroprojetado:
⑴, Nome material: Fermento da cerveja
⑵, Temperatura do ar da entrada: 160℃;
⑶, Temperatura do ar da tomada: 80℃;
(4), índice do Contínuo-líquido: 10%;
(5), capacidade: 300㎏/h;
⑹, Taxa de alimentação: mais de 98%;
⑺, Umidade do produto final: 5%;
⑻, Método espanando: Remoção de poeira dois da eliminação da poeira do coletor de poeira +spray do ciclone da fase;
⑼, Opere o modo: operação sem parar
⑽, Meio de secagem: O ar filtrado;
⑾, Fonte de calor: tipo ardente direto fogão quente da explosão do gás natural.
2, característica do material:
Índice contínuo do licor cru do fermento: 10%, a saída é aproximadamente 210 toneladas um o mês.
Projeto do equipamento
1, determinação de parâmetros do cálculo de processo:
⑴Parâmetro material:
Índice de água da alimentação: ω1 =90%, índice de umidade do produto: ω2 =5%;
Temperatura da alimentação: θ1 =20℃, θ2 =60℃
Saída da torre de secagem: 产 =300㎏/h. de W.
⑵Parâmetro do ar:
Temperatura ambiental: t0 =20℃,
Umidade do ar: ar seco de d0 =0.01㎏water/㎏,
Temperatura da entrada de ar quente da torre de secagem: T1 = 160℃
Índice de umidade da entrada de ar quente: d1 = ar de 0.01㎏ water/㎏dry
Esgote a temperatura da torre de secagem: t2 =8 0℃,
2, equilíbrio material
Decole a água:
Wwater=Wcapacity× (ω1 -)do ω2/(1-ω1)
=300× (90%-5%)/(1-90%)
=2550Kg/h
Quantidade da alimentação de líquido da matéria prima:
产 =2850kg/h do 水 +W do =W do 进 de W
3, equilíbrio térmico:
⑴O calor de evaporação exigiu:
×do 水 do 水 ×595+W do =W de Q1 (0.45×t2-1×θ1)
=2550×595+2550× (0.45×80-1×20)
=155.8×104Kcal/h
⑵O produto aquece acima o calor precisou:
×do × do 产 do =W de Q2 (Cs× (1-ω2) +1×ω2) (θ2 - θ1)
× de =300× (0.4× (1-0.05) +1×0.05) (60-20)
=0.516×104Kcal/h
⑶Perda de calor externo de torre de secagem:
Q3 =0.1× (Q1 +Q2)
=0.1× (155.8+0.516) ×104
=15.63×104Kcal/h
Verificando computações: Controle de perda seco do calor na água da periferia 60~100Kcal/Kg, agora: 15.63×104/2550=61.3Kcal/Kgwater, na escala do controle.
⑷O fluxo de ar quente exigido secando: (Considere a quantidade de escapamento de ar por 10%)
G= ()de Q1 +Q2+Q3/［i1 - i2' - 0.1×0.24× (t2 -］de t0)
i1 - i2' = × (0.24+0.45×d1) (t1 - t2)
= × (0.24+0.45×0.01) (160-80)
=19.56Kcal/Kg
G =1.1× (155.8+0.516+15.63) ×104/(19.56-0.1×0.24× (80-20)),
fluxo de volume do converso de =94896.85Kg/h como 73563Nm o ³ /h
⑸Calor exigido para secar:
Q=G× (i1 - i0)
i1 - i0 = ((0.24+0.45×d1) ×t1+595×d1) - ((0.24+0.45×d0) ×t0+595×d0)
= ((0.24+0.45×0.01) ×160+595×0.01) - ((0.24+0.45×0.01) ×20+595×0.01)
=34.23Kcal/Kg
Q=94896.85×34.23=324.8×104Kcal/h
⑹, O cálculo do índice de umidade da exaustão da torre de secagem:
水 /G de d2 =d1+W
ar de =0.01+2550/94896.85=0.03687Kgwater/Kgdry
Verifique o diagrama da umidade do ar: A temperatura isobárica que corresponde ao istw2 =46℃ da temperatura de exaustão edo índice de umidade, 则 t2 - a TW2 =80-46=34℃, pode assegurar-se de que o separador de ciclone não orvalhe.
4, cálculo de torre de pulverizador:
⑴A seleção do atomizador:
A seleção preliminar Lpg3000 do tipo atomizador centrífugo de alta velocidade, o diâmetro do disco de atomização é 0.20m, e a velocidade máxima é 13000 R/mínimos.
⑵Cálculo da distância do jato:
Raio do jato: R=3.46d0.3×G0.25×n-0.16
Como antes da lista: d=0.20m, G=2850Kg/h,
n=12500r/min
∴ R=3.46× (0,20) 0,3 × (2850) 0,25 × (12500) - 0,16
=3.46×0.617×7.3×0.221
=3.448m
⑶Diâmetro interno da torre de pulverizador:
O diâmetro interno do isD geral1 da torrede pulverizador = (0.85~1.4) ×2R
Obtenha: D1 =1.28× (2R)
=1.28×2×3.448
=8.83m
Arredondando-se, obtenha D=8.9m
①A altura reta geral da seção da torre de pulverizador é: H1 = (0.9~1.1) D1,
Obtenha H1 =1.1×D1=9.79m
②Se: Diâmetro da tomada: D2 =0 .30m.
③Ajuste o ângulo inferior do cone da seção do cone da torre de secagem está a uma altura do atarraxamento 56°The é H2 =8.1m
④Altura volute da entrada: H3 =1.6m
Pulverize a altura da torre: H=H1+H2+H3=9.79+8.1+1.6=19.49m
⑸A velocidade axial média do ar quente na torre de pulverizador é verificada:
No controle da velocidade média axial 0.10~0.5m/s.
160℃inlet o ar, densidade 0.815kg/m3, a temperatura na gama mais baixa da seção reta é 80℃, esgota a densidade 1.0kg/m3 do ar, a densidade média do ar quente é 0.9075kg/m3
O volume de fluxo médio do ar de torre de pulverizador: L=104569m3/h=29m3/s
Velocidade média axial do vento quente: u0 =0.46m/s, na escala do controle.
⑹, A racionalidade da força de secagem que verifica o tamanho da torre de secagem:
Volume cilíndrico da seção: V1 =608.74m3
Afile o volume da seção: V2 =173.56m3
Volume total: V=782.3m3
Valor da força de secagem:
②As seguintes fórmulas para calcular a intensidade de secagem são fornecidas geralmente:
E'= ((T1 +273) 3,4287)/((t2 +273) 3,34)
=3.39Kgwater/m3·h
水 /h do 水 /h>2550Kg de W1 =V×E=782.3×3.39=2650Kg
De acordo com o cálculo de força de secagem, o tamanho da torre de secagem pode cumprir a exigência da secagem.
①Diferença média da temperatura do log na torre de secagem:
TM = ((t1 - θ1) - (t2 - θ2))/ln ((θ2 de t1 -) do θ1/(t2 -))
= ((160-20) - (80-60))/ln (160-20)/(80-60))
=61.67℃
②Seleção do coeficiente de transferência térmica volumétrico:
O coeficiente de transferência térmica volumétrico para a secagem de pulverizador centrífuga é 30~50Kcal/m3·h·o ℃, seu valor é relacionado inversamente ao tamanho de partícula do produto, e relacionado positivamente à velocidade axial do ar quente. De acordo com a experiência, os valores pequenos devem ser tomados α=45Kcal/m3·h·℃.
③A quantidade inversão em uma torre seca:
=α×tm×V do quarto
=45×61.67×782.3
=217.09×104Kcal/h>Q1+Q2=156.32×104Kcal/h
Do calor do volume da verificação do tamanho a torre de secagem pode cumprir as exigências da secagem.
5, cálculo do fonte de calor:
O calor exigido secando isQ=324.8×104Kcal/h, considerando a baixa temperatura no inverno, como um fonte de calor, deve haver uma permissão de aquecimento de 10%, a saída de calor do fonte de calor estará QR = 358×104Kcal/h.
(1) tomando o gás natural como o fonte de calor
Se o valor calorífico de gás natural é 8500kcal/Nm3, a eficiência do tipo direto fornalha da combustão de combustão para 90%, o consumo do gás é:
燃气 =468Nm3/h. de M.
6, cálculo de coletor de poeira do ciclone:
Seleção do coletor de poeira preliminar do ciclone:
A temperatura do ar da entrada é 80℃, ar que segura a taxa é 94896.85m3/h, velocidade do vento da entrada é 19m/s, coletor de poeira seleto do ciclone 2×CLT-2000.
A seleção do ciclone de duas fases:
A temperatura do ar da entrada é 80℃, ar que segura a taxa é 94896.85m3/h, velocidade do vento da entrada é 19m/s, coletor de poeira seleto do ciclone 2×CLT-2000
O removedor da poeira da espuma:
A temperatura do ar da entrada é 80℃, ar que segura a taxa é 94896.85m3/hWith que um diâmetro de 3,66 medidores pulveriza o removedor da poeira
7, cálculo de canal:
1, tubulação de ar da entrada,
Tome a velocidade de ar da entrada é 18m/s, temperatura do ar da entrada é 160℃, taxa de ar da entrada é 116437m3/h,
Æ1 = (V1 ÷3600÷18÷0.7854) 0,5 =1.523M------ getΦ1550 milímetro
2, tubulação de ar da tomada
Tome a velocidade de ar da tomada é 16m/s, temperatura do ar da tomada é 80℃, taxa de ar da tomada é 94896.85m3/h,
Æ2 = (V2 ÷3600÷16÷0.7854) 0,5 =1.4487M----- getΦ1450 milímetro
8, lista de parâmetro do dispositivo:
⑴, Dentro do diâmetro da torre: Φ8900mm
⑵, O diâmetro exterior da torre: Φ9100mm
⑶, quantidade de ar exigida: 94896.85kg/h
(4) temperaturas do ar da entrada: 160℃, temperatura do ar da tomada: 80℃.
⑸, Evaporação da água: 2550Kg/h.
(6), índice de umidade seco do pó: 5%.
(7), secando calorias: 324.83Million kcal/hora.
(8), coletor de poeira do ciclone da primeira fase: 2×CLT-2000, coletor de poeira do ciclone de duas fases: 2×CLT-2000,
O diâmetro do removedor da poeira do pulverizador: 3.66M
(9), máquina de sopro: modelo: poder 4-72-16B: Velocidade 55KW: 630R/min.
(10), fã de esboço induzido: modelo: Poder de G4-73-12D: Velocidade 160KW: 1450r/min
(11), bomba de parafuso: Modelo: Poder GF30-1: pressão 2.2kw: 0.6MPa
taxa de fluxo: velocidade do ³ /h de 3m: 940r/min
(12), atomizador: modelo: Poder de R-XH3t: Velocidade 22KW: 13000r/min.

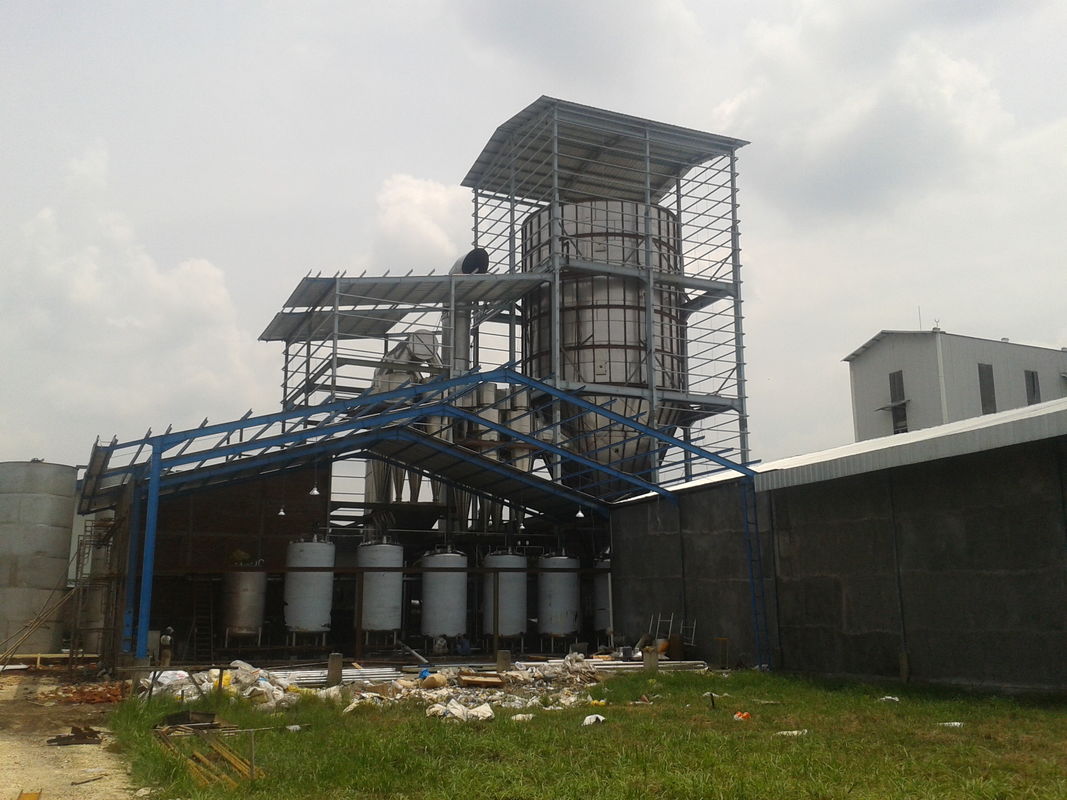

9, resumo do equipamento:
Este projeto é baseado nas exigências de usuário, a prática do projeto da experiência avançada doméstica e estrangeira e da fábrica por muitos anos. Neste projeto, do acordo restrito com as exigências dos usuários, e para assegurar a realização dos indicadores. O projeto é baseado na ideia da deriva avançada, segura, e apropriada das concessões do preço.
O líquido contínuo com índice contínuo de 10% é bombeado na parte superior da torre por uma bomba de parafuso, e o material é dispersado em mesmo e grupos pequenos da névoa sob a força centrífuga produzida pela máquina de atomização
O ar natural através do filtro de ar após caloroso à secagem do ar quente de 160 DEG C, o distribuidor do ar quente e a parte superior da névoa na torre de secagem após o contato com refrigerar rápido a 100 DEG C, e então espirais materiais quentes, em processo da diminuição na temperatura do ar diminuiu gradualmente, quando o índice de água material diminuiu gradualmente, e cumpre finalmente as exigências do projeto após a poeira, gás da exaustão descarregado fora. Este sistema adota o volume do pulverizador pela hora para o atomizador centrífugo de alta velocidade 3000kg.
O pó terminado seco é descarregado sob a torre de secagem e o coletor de poeira do ciclone, e o gás de exaustão é descarregado fora após a retirada de poeiras.
10, características de cada sistema do equipamento:
| Série | Nome | Característica |
| 1 | Sistema do alimentador |
1, bomba de parafuso: Modelo: GF30-1, taxa de fluxo: ³ /h de 3m, pressão: 0.6MPa. 2, a válvula da tubulação de alimentação adotam 2/4" válvula da tubulação de s (se não pode combinar a tomada da bomba, pressionar o tamanho da tomada da bomba), e seu contato com o material usando 304 |
| 2 | Sistema da atomização |
1, atomizador centrífugo de alta velocidade equipado com o poder: 22KW, velocidade: 13000r/min, injeção líquida máxima: 3000kg/h. 2, equipado com uma bomba de óleo, o óleo são refrigerados no tanque, e o tanque de armazenamento da água é feito de Q235 material. O componente de cobre do refrigerador de água é feito do cobre 3, diâmetro da placa de atomização: Φ200mm, material: 304 4, contato material com os 304 de aço inoxidável, e o resto com aço carbono 5, o atomizador adotam o regulamento da velocidade da conversão de frequência. |
| 3 | sistema da Quente-explosão |
1, máquina de sopro: modelo: 4-72-16B, poder: 55KW, velocidade: 630r/m, taxa de sopro: 71971~100730m3/h, pressão: 1538~1218Pa 2, seleção do fã de fabricantes conhecidos domésticos dos produtos, com válvula de ar |

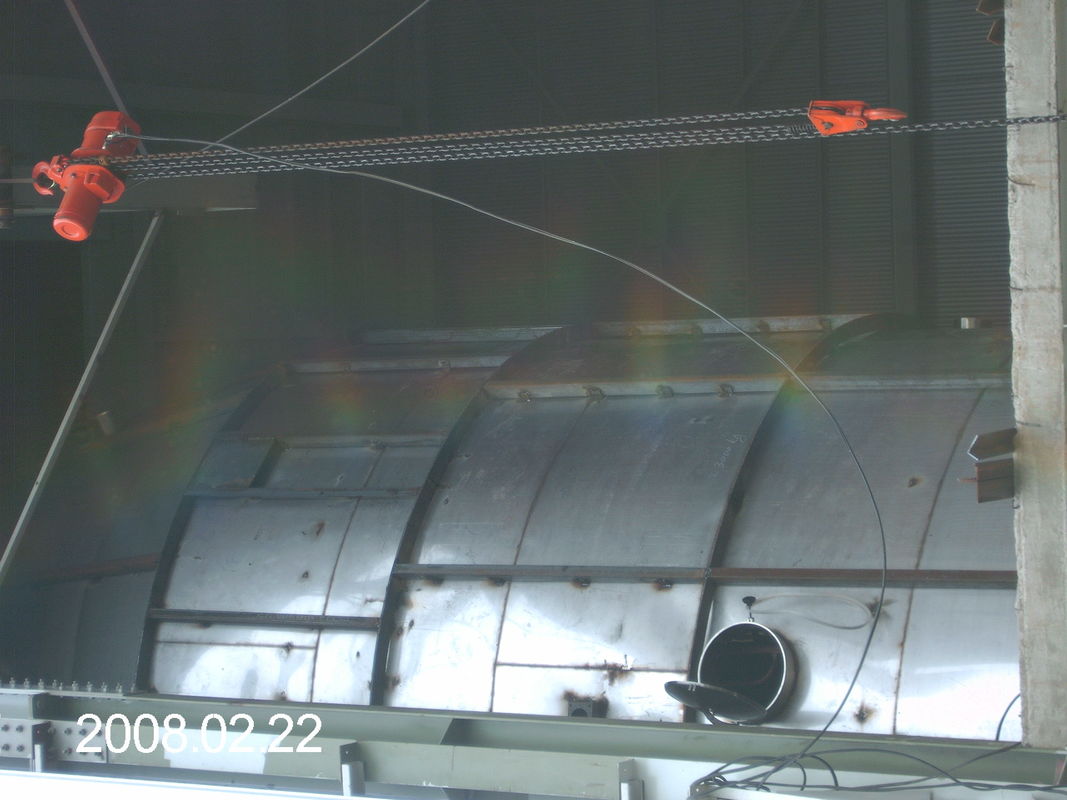

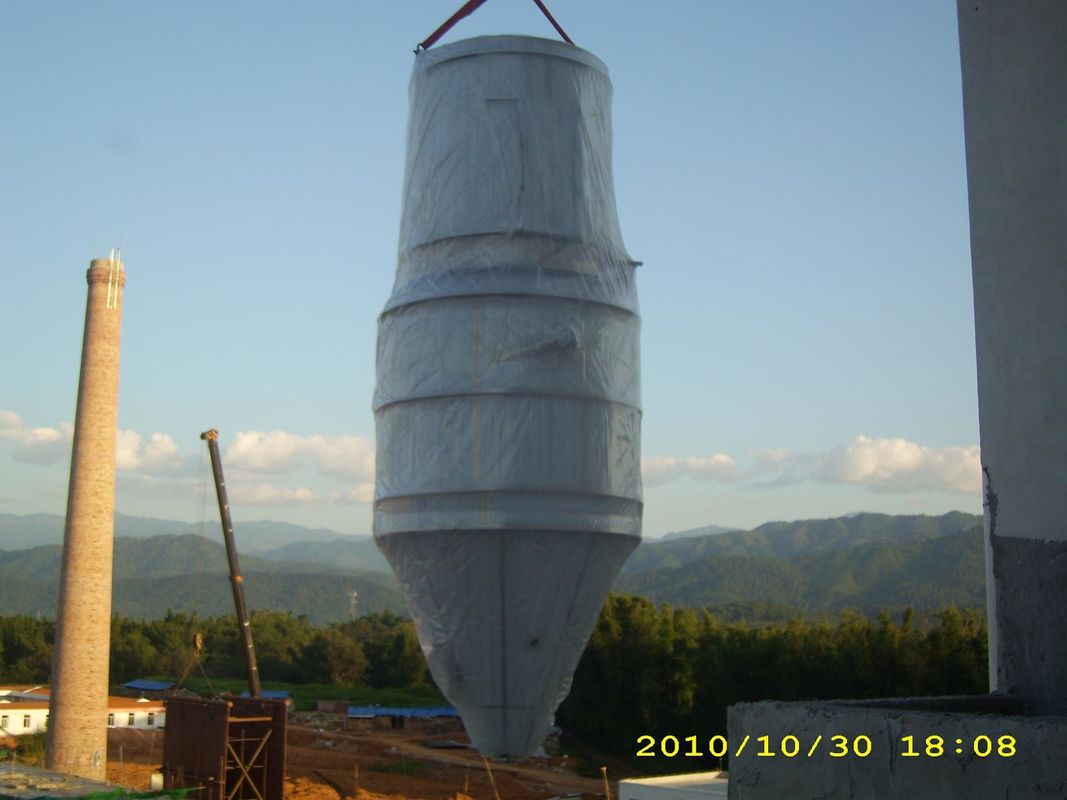

| 4 | Torre de secagem |
1, distribuidor do ar quente: nossa empresa para grupos múltiplos de equipamento, o efeito é muito boa, adota δ=2~3mm, 304SS 2, torre de secagem: Dentro do diâmetro da torre de secagem é 8.9m.The que a pressão negativa pode suportar 2000Pa, não será danificado em caso dos erros. A parede interna é 3mm304 lustrou o painel do espelho, soldadura de arco de argônio. A torre é envolvida na placa da cor da espessura 0.6mm, Q235 no tipo médio esqueleto de aço e na espessura da isolação de lãs de rocha de 100mm; Flange reta da junção do atarraxamento sem. a fábrica de aço 14, as flanges restantes é feita das placas de aço da largura 100 milímetros e a espessura de 12 milímetros, afastamento não é mais de 2,5 medidores, o reforçador vertical são feitos do tubo do quadrado 50x100, a espessura de 3 milímetros, espaçando o excesso de 1220 milímetros. Espessura exterior seca δ=3mm do telhado, placa quadriculado do aço carbono. 3, a torre têm o fã de 4 torres e o furo de observação, fáceis de limpar a torre de observação. Todas a conexão do corpo da torre e a curvatura de tubulação são projetadas pela junção de extremidade do arco reduzir o ângulo inoperante. 4, temperatura da corrida normal: O distribuidor do ar quente na temperatura do ar é 160℃, interior da torre é limite da temperatura de funcionamento 120℃.The é pressão de funcionamento 300℃.Tower: 100~-1500Pa, torre do vácuo do limite: - 2000Pa. 5, martelo pneumático: Por nossos projeto da fábrica e fabricação de martelo de ar, a vibração do grande, baixo consumo do ar. O usuário prepara o compressor de ar ele mesmo |
| 5 | O sistema de recepção |
|
| 6 | Sistema de exaustão |
1, fã de esboço induzido: modelo: G4-73-12D, poder: 160KW, velocidade: 1450r/min, taxa de sopro: 83088~104600m3/h, pressão: 4366~3171Pa equipou-se com o amortecedor ajustável, produção Q235, ele suporta é instalado com as 4 almofadas de choque 2, canal de exaustão: Contato material com os 304 de aço inoxidável, aço carbono para reforçadores. |
| 7 | Sistema elétrico |
1, o armário de controle elétrico é feito do aço carbono. 2, o sistema de controlo adotam o controle rotineiro do contator do botão. Parâmetros principais tais como a temperatura da entrada, temperatura principal da torre, temperatura da tomada pelo ajuste da exposição do termômetro digital, equipado com as instruções da torre da pressão negativa, pressão de ar da entrada, controle de pressão negativa, instruções claras, a operação, a conveniência dos usuários. Os componentes elétricos principais do controle usando componentes elétricos de CHINT, um elemento importante são produtos de alta qualidade importados adotados, para garantir eficazmente a confiança da segurança elétrica. 3, a temperatura da entrada pelo controle inteligente do termômetro digital, exposição, alarme, asseguram a temperatura constante da entrada. |
