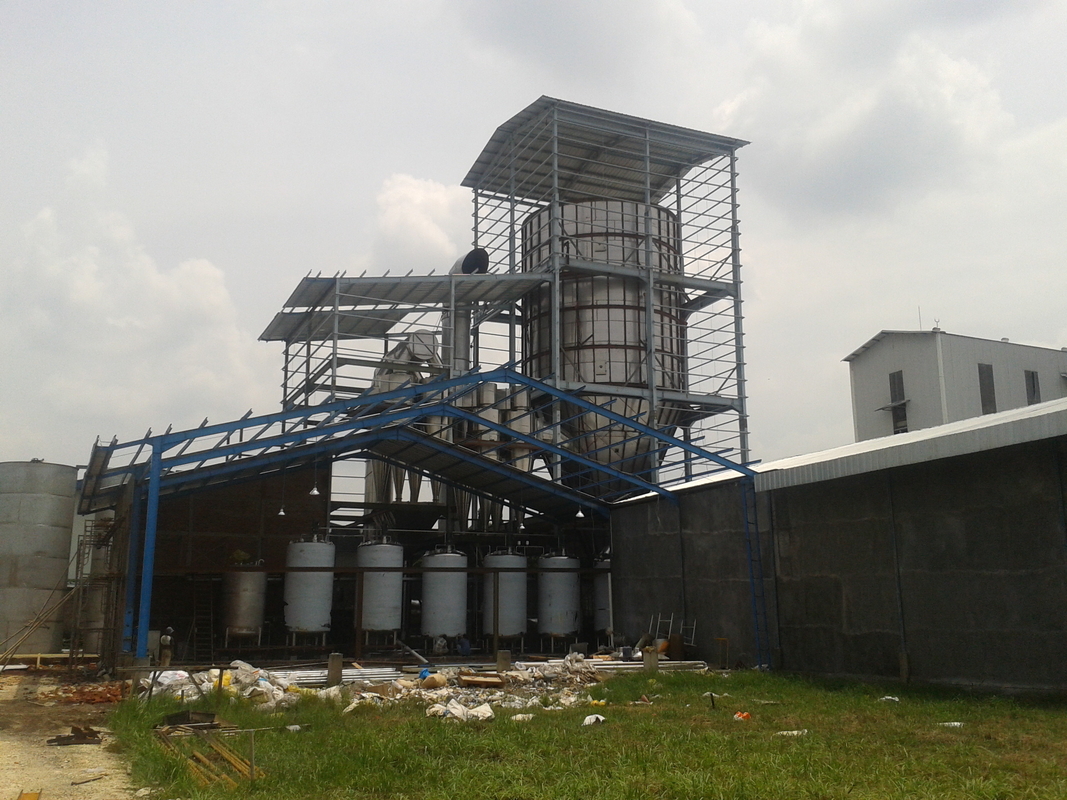

Lista para o equipamento de secagem do pulverizador do caulim com uma saída anual de 35.000 toneladas

1. Bomba de parafuso: modelo: GF 50 -2, poder: 3 quilowatts, caudal: 6 000 quilogramas /h; a peça material do contato é 304.

2. A bomba de parafuso adota os produtos de Anhui Junma Empresa, que foi usado em diversos grupos de equipamento de secagem do pulverizador, e o efeito é muito bom.

3. A tubulação de alimentação adota o φ tubulação de aço inoxidável de 89 milímetros.

4. A bomba é equipada com um conversor de frequência para ajustar a velocidade.

1. Atomizador centrífugo de alta velocidade R-XH- tipo de 10 T, equipado com o poder: 45 quilowatts, velocidade máxima: 1 1 500 RPM, pulverizador máximo 10 000kg/h.

2. Equipado com um grupo de bomba de óleo, o óleo de lubrificação é refrigerado pela água no tanque de armazenamento, o tanque de armazenamento do óleo é feito de Q235, e o refrigerador de água é feito dos componentes de cobre.

3. Diâmetro do disco de atomização: Φ 210 milímetros.

4. Use 304 quando o atomizador é em contato com o material.

5. O atomizador adota o regulamento da velocidade da conversão de frequência.

• O filtro adota o efeito inicial, uma camada de rede de arame
• Ventilador: Modelo: 4-72-8 C, poder: 30 quilowatts, velocidade: 1600 RPM, volume de ar: 24982 ~ 432380 m3^/h, pressão: 2303 ~ Pa 1816, no ponto de contato material para SUS304, com almofada de choque.
• O fã é controlado por um conversor de frequência, que seja fácil de ajustar. O fã adota os produtos produzidos pela fábrica designada nacional.
• fogão quente Direto-ateado fogo da explosão do gás natural: 4 milhões kcal, o queimador linear adotam tipos conhecidos domésticos, são usados em grupos múltiplos de equipamento, e de corridas estavelmente e com segurança.

1. Distribuidor do ar Volute, quente: o distribuidor do volute superior da entrada de ar quente e do ar quente ajusta o ângulo da rotação do fluxo de ar de acordo com circunstâncias diferentes, para desviar eficazmente o gás na torre, e impede que o material cole à parede. A montagem do atomizador é deixada no meio. É feita do material 3mm304, com preservação do calor no meio.

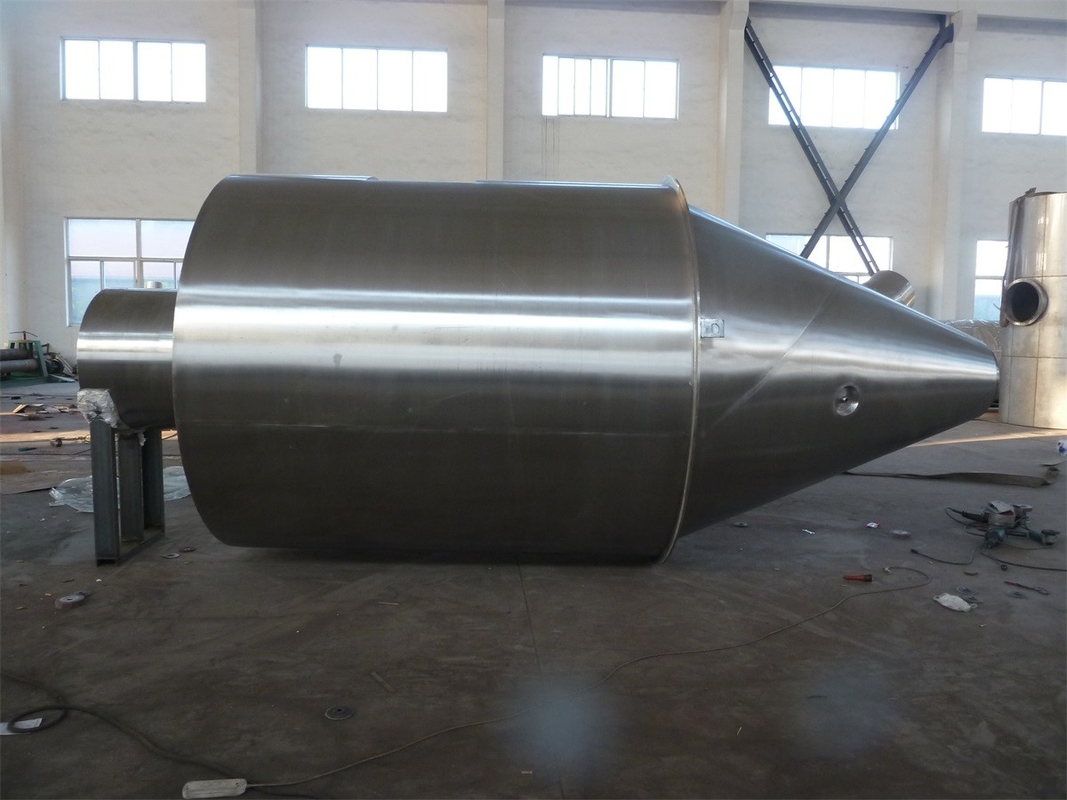

2. Torre de secagem: O diâmetro interno da torre de secagem é 8,4 medidores, a altura do cilindro reto é 8,54 medidores, e a altura total do tanque interno da torre de secagem é 15,6 medidores. Pode suportar uma pressão negativa de 25 00Pa e não será danificada no caso dos erros de funcionamento. A parede interna é um painel lustrado 304 do espelho com uma espessura de 3,0 milímetros, que seja soldada pela soldadura de arco de argônio. O corpo da torre é externalizado por uma placa de aço inoxidável com uma espessura de 1,2 milímetros, e o meio é um esqueleto Q235 de aço e um silicato de alumínio com uma espessura de 100 milímetros para a isolação térmica. A parte superior da câmara de secagem é uma placa de aço inoxidável do verificador com uma espessura de 3mm.

3. O corpo da torre é equipado com uma porta da torre e um furo de observação, que seja conveniente para a limpeza e a observação na torre. A relação do corpo da torre e o cotovelo do encanamento são projetados com a junção de extremidade do arco reduzir o ângulo inoperante.

4. Temperatura de funcionamento normal: a temperatura do ar da entrada do volute e do distribuidor do ar quente é o ℃ 350, e a temperatura do ar da exaustão é o ℃ 110. Pressão de funcionamento na torre: -100~-1000Pa, pressão do limite na torre: -2000Pa.

5. A seção e o cone retos da torre de secagem são equipados com um martelo de ar, que seja projetado por nossa empresa, com grande vibração e consumo pequeno do gás.

1. Canal de exaustão: 304 de aço inoxidável são usados em contato com o material.

2. O filtro de saco adota mc - tipo 570, há um silo abaixo, e o porto mais baixo é equipado com uma válvula de borboleta do interruptor manual.

3. Silo: Φ 6 000mm.

4. Fã induzido: Modelo: G4-73-10D, poder: 55KW, velocidade: 1450 RPM, volume de ar: 31554~60533m ³ /h, pressão: 3301~2194Pa, feito de Q235, o suporte é equipado com a almofada deabsorção, o fã que é controlada pelo conversor de frequência, que é conveniente para o ajuste. O fã adota os produtos produzidos pela fábrica designada nacional.

7. Tubulação da chaminé: aço carbono material.

1. O armário de controle elétrico é feito do aço carbono pulverizado com o plástico.

2. O sistema de controlo adota o controle manual do botão, os parâmetros principais tais como a temperatura da entrada e a temperatura da tomada são indicados e ajustado na tela, que é conveniente para que os usuários se usem, e na pressão de ar da entrada e da tomada é indicado no armário elétrico. O controle elétrico adota principalmente os componentes elétricos de Chint, que podem eficazmente assegurar a confiança, a precisão e a segurança da operação elétrica. (forneceu pelo cliente)

3. O atomizador e o fã são controlados pelo conversor de frequência.

Fogo direto

Fogão quente da explosão
