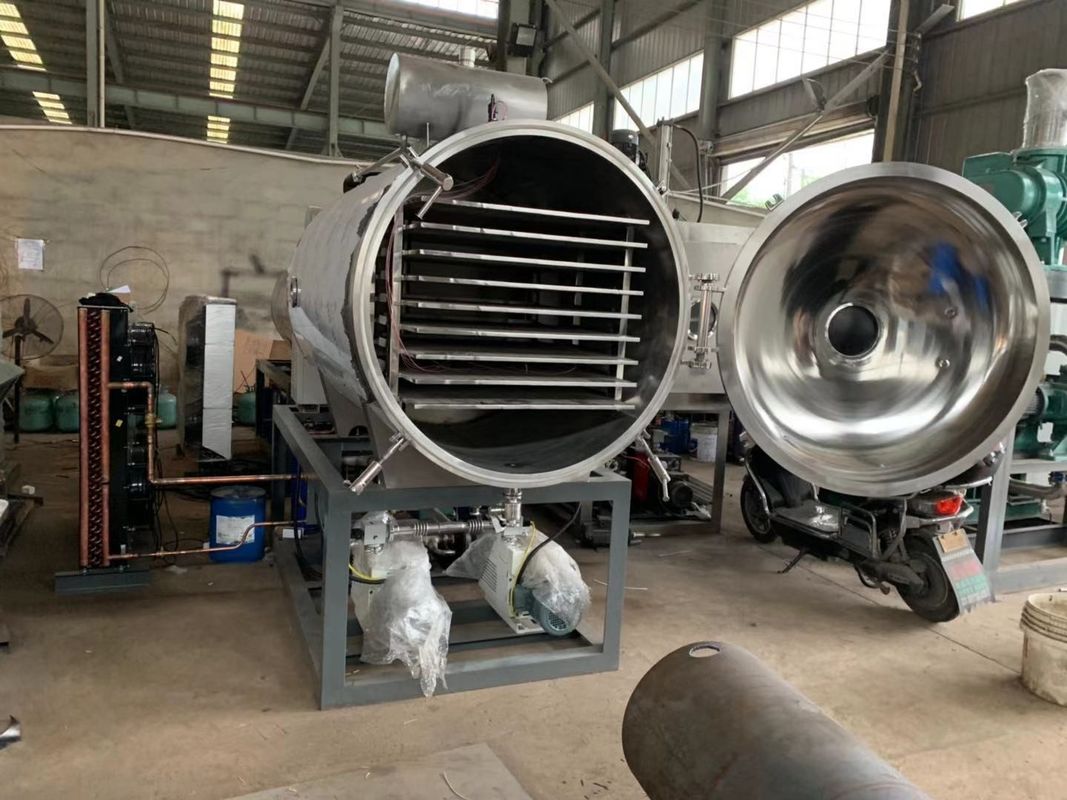

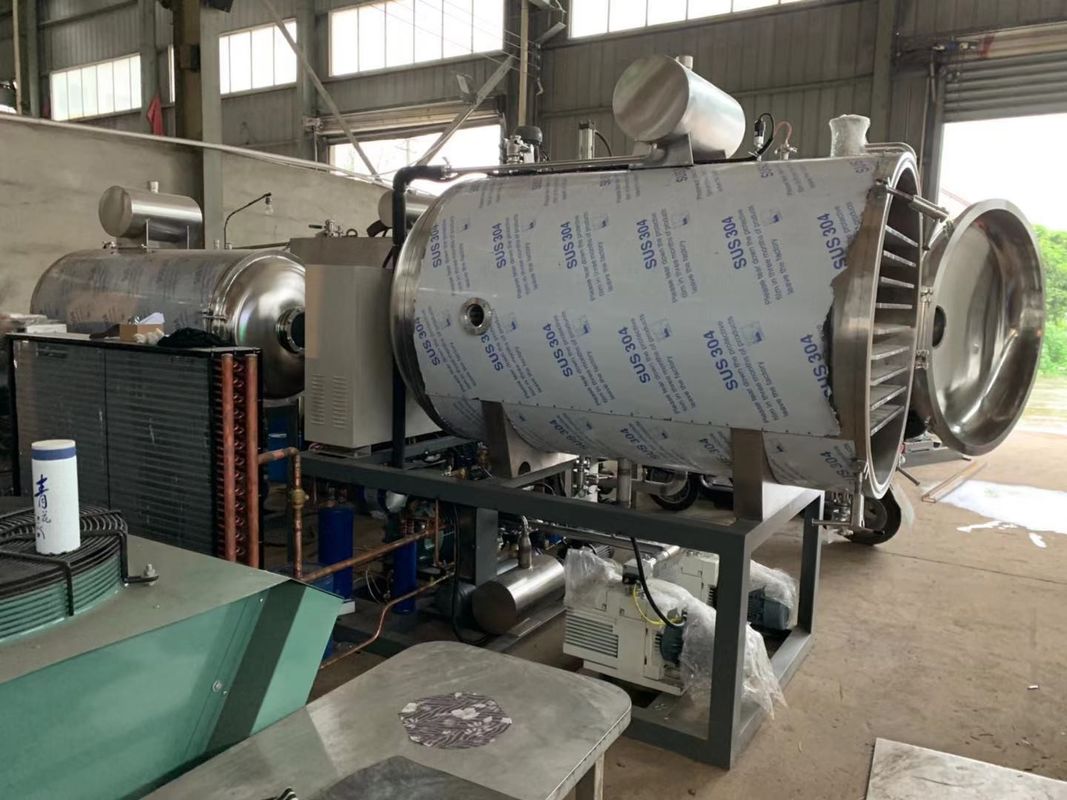

| Secador de gelo ZG-5 |
| Construção |
Parâmetros técnicos |
Observação |
| Estrutura baixa |
| Área eficaz das prateleiras |
5㎡ |
|
| Capacidade da entrada |
50kg |
|
| Capacidade máxima do condensador |
60Kg/batch |
|
| Fonte de alimentação |
220V/60Hz/3P |
De acordo com a tensão do cliente |
| Consumo de potência |
22.35Kw |
|
| Água refrigerando |
5T/Hr (T<28℃, P=0.1-0.15MPa) |
Reciclável
Preparado pelo cliente
|
| Tamanho da máquina (L*W*H) |
2700*1200*2430mm |
Assunto ao projeto real |
| Estrutura principal |
Tipo da unidade |
|
| Peso |
3000 quilogramas |
|
| Câmara seca |
| Material seco da câmara |
SUS304/6mm densamente |
|
| Forma e dimensão secas da câmara |
Cilindro φ1100*1100 |
|
| Fechadura da porta |
Fechamento do botão da mão |
|
| Sentido aberto da porta |
Direita para a esquerda |
Decidido pelo cliente |
| Abra o ângulo |
>110° |
|
| Material da porta |
SUS304 |
|
| Surfaceness |
Ra≤0.5um |
|
|
Janela de observação
|
vidro Frost-resistente
φ240mm, δ25~27
|
Instalado na parte dianteira
|
| Selo de porta |
Selo médico da borracha de silicone da seção do |
|
| Sensor de temperatura |
T-tipo par termoelétrico |
|
|
Prateleiras
|
| Material da prateleira |
SUS304 |
|
| Prateleira Surfaceness |
Ra≤0.5um |
|
| Quantidade da prateleira. (PC) |
7+1 camadas |
A camada superior das prateleiras é compensação de temperatura |
| Bandeja de aço inoxidável |
Hangzhou 395*445*30/2mm densamente |
28pcs |
| Distância entre prateleiras |
75 milímetros |
|
| Dimensão da prateleira (L*W*H) |
800*895*15mm |
|
| A mais baixa temperatura da prateleira |
-50℃ |
|
| A mais alta temperatura da prateleira |
+70℃ |
|
| Velocidade de arrefecimento da prateleira |
+20~-40℃≤60min |
Nenhum-carga |
| Consumo de potência do aquecimento |
8 Kw/220V/60Hz |
|
| Cerca da prateleira |
Impeça a bandeja cruzam sobre a prateleira |
|
| Condensador |
| Material do condensador |
SUS304/6mm densamente |
|
| Forma e dimensão |
Cilindro φ1100*600 |
Na parte traseira da câmara seca |
| Material da tubulação da bobina |
SUS304 |
|
| Forma da bobina |
Tubulação circular da bobina |
|
| Área de travamento da água da tubulação da bobina |
≥5㎡ |
|
| Líquido refrigerante |
R404a |
|
| A mais baixa temperatura do condensador |
-55℃ |
|
| Velocidade de arrefecimento |
+30~-40℃≤30min |
|
| Janela de observação |
vidro Frost-resistente
φ240mm, δ25~27
|
Instalado no lado
|
| método de degelo |
sSray + imersão |
|
| Sensor de temperatura |
T-tipo par termoelétrico |
|
| Refrigerando a unidade |
| Compressor. |
Motor de duas fases de Bitzer 12.2HP |
1set |
| Consumo de potência |
9.15Kw |
|
| Líquido refrigerante |
R404a |
Preparado pelo cliente |
| Uniformidade da temperatura da prateleira |
+/-1℃ |
|
| Separador de óleo |
Shengzhou |
1set |
| Filtro de óleo |
Shengzhou |
1set |
| Controlador do diferencial de pressão do óleo |
Shanghai |
1set |
| separador do Gás-líquido |
Shengzhou |
1set |
| Filtro de secagem da desumidificação |
Shengzhou |
1set |
| Manômetro |
Shengzhou |
3set |
| Relé de proteção de alta tensão |
Shengzhou |
1set |
| Condensador de refrigeração água |
Zhejiang Kaidi |
1set |
| Tubulação de umedecimento ondulada |
Shengzhou |
2pcs |
| Válvula de parada manual |
Shengzhou |
1set |
| Refrigerando a válvula de solenoide |
Emerson (América) |
1set |
| Válvula da expansão |
Danfoss (Danmark) |
1set |
| Tubulação de cobre vermelha |
φ16, φ12, φ10 |
|
| Retorno-tubulação da refrigeração |
tubulação φ38 sem emenda de aço inoxidável |
|
| Sistema do vácuo |
| Bomba de vácuo |
LEYBOLD D30C 1.5KW |
2sets |
| Tubulação ondulada |
Φ76 |
Resistência de choque da tubulação de vácuo |
| Fluxo de ar da bomba |
100L/S |
|
| Consumo de potência |
3Kw |
|
| Válvula de borboleta |
Ningbo GI-63 |
|
|
válvula de solenoide do vácuo
|
Ningbo DDC-40 |
Automático abra ou feche com bomba de vácuo |
| calibre de vácuo |
Shandong ZJ-54D |
|
| Vácuo final |
≤1Pa |
Nenhum-carga |
| Taxa de bombeamento |
Da pressão atmosférica deixada cair a 133 Pa≤20min |
|
|
Taxa do escapamento do sistema
|
0,005 Pa.m3/segundos |
|
| Sistema da circulação |
| Material da tubulação |
tubulação 304 sem emenda |
|
| Bomba de circulação |
Nanfang 1.1KW |
1set |
| Consumo de potência |
9,1 quilowatts |
|
| Válvula de bola |
Shanghai DG40 |
Cumpra com o padrão de Q/IAKX002-97 |
| Líquido de circulação |
Óleo de silicone |
Preparado pelo cliente |
| Permutador de calor |
BAODE BPHE |
1set |
| Taxa de aquecimento |
>1℃/min |
|
|
Método de aquecimento
|
Tubulação de aquecimento elétrica 4KW*2pcs 8Kw |
|
| Método de controle |
Controle manual/auto |
|
| Dimensão fluida de circulação do tanque |
¢300*400 |
|
| Sistema de controlo |
| Software da monitoração de sistema |
Hangzhou |
1set |
| Armário de controle vertical |
Hangzhou Shuanglong
1100×400×600
|
Controle, registro |
| PLC |
NC AC/DC/relay do processador central 226 de SIEMENS |
1set |
| Módulo da extensão do par termoelétrico |
NC 4 DO EM 231 DE SIEMENS (4 TC) |
1set |
| Módulo de entrada análoga |
NC DO EM 231 DE SIEMENS (4 AI) |
1set |
| HMI |
Magnetocardiogramas |
1set |
| Cabo de HMI e de PLC |
Hangzhou |
|
| Corrente constante |
Hangzhou |
1 |
| Fonte de alimentação do interruptor |
Empresas de Taiwan MW/24V/5V |
24V 1pc
5V 1pc
|
| Sensor de temperatura |
T-tipo par termoelétrico |
Sensor de temperatura |
| calibre de vácuo |
Shandong ZJ-54D |
2 |
| Contator da C.A. |
SCHNEIDER
|
|
| Ar-ruptura |
SCHNEIDER |
|
| Fio bonde |
10㎡, 6㎡, 4㎡, 2㎡, 1㎡ |
|
