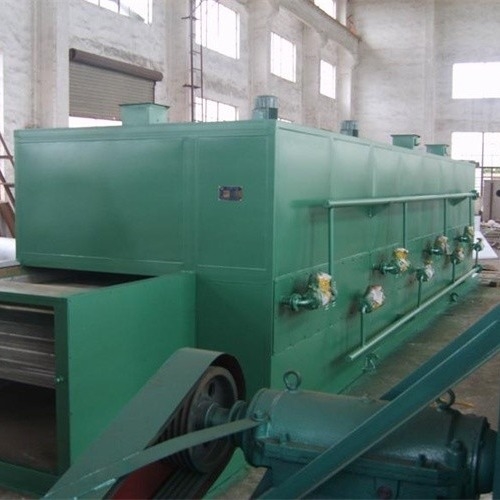

400Kg/H Forno de Secagem de Ar Quente 316SS DW1.2×10 Secador de Correia Transportadora

DW1.2*10

Sresumir

A máquina de secagem tipo correia da série DW será assistida por materiais de processamento apropriados das instituições, como distribuidor estrela, banda oscilante, moinho ou granulador, a distribuição na correia transportadora, a correia transportadora através de um ou vários canais da unidade de aquecimento, cada unidade de aquecimento está equipada com sistema de aquecimento e circulação de ar, cada canal possui um ou vários sistemas de exaustão úmida, uma esteira transportadora no ar quente de cima para baixo, ou de baixo para cima através do material na esteira, para que o material possa ser seco uniformemente .

UMAaplicação

A máquina de secagem tipo correia da série DW é o equipamento de secagem contínua usado para ventilação, flocos, boa forma, secagem de material granular, água para vegetais desidratados, fitoterapia chinesa e outras taxas altas, e a temperatura do material não permite que o material alto seja particularmente adequado para a série;máquina de secagem tem as vantagens de secagem rápida, alta intensidade de evaporação.A qualidade do produto é boa.

Condições de projeto

1. nome do material: trigo cozido
2. Capacidade de processamento: 400Kg/h
3. Fonte de calor: Fogão a gás natural
4. Material do equipamento: A parte de contato do material é de aço inoxidável

Parâmetro técnico

Tipo DW-1.2*10

número de células 5

Largura da correia (m) 1,2

Seção de secagem(m) 10

Espessura de pavimentação (mm) 10～80

Temperatura de uso final (℃) 50～80

Tempo de secagem (h) 0,2～1,2

Quantidade de Ventiladores 6

Potência total (KW) 11

Dimensão total(m) 11,5*1,95*2,5

Peso(kg) 6800

Características do secador de correia

1, velocidade do secador de correia de malha DW, regulação de velocidade contínua;

2, o comprimento 2m é uma unidade de ciclo e um ventilador de circulação separado é organizado

3, configuração do equipamento e requisitos de produção:

Material principal: cinto de malha de aço inoxidável, a estrutura principal é feita de aço carbono, forro de aço inoxidável, aço terceirizado, tinta, material de camada intermediária de isolamento, lã de vidro superfina;

O cinto de malha é feito de cinto de malha de camada única de aço inoxidável;

Placa de bloco de cinto de malha 1 grupo;

Cinta: o material é tubo de aço inoxidável 304 e os suportes são fixados com o cinto de malha;

Corrente: roda dentada 45, capa protetora da correia transportadora;

Ventilador: Ventilador de circulação 5;

Exaustor 1;

Tubo de ar de drenagem, 1 conjunto de tubo de ar circulante (distribuição desigual de orifícios no tubo de ar circulante para garantir a secagem uniforme dos materiais quando a espessura do revestimento é uniforme);

A velocidade da correia líquida é controlada pelo motor regulador de velocidade de conversão de frequência, que pode efetivamente controlar o tempo de retenção do material, de modo a controlar o grau de secagem do material e ajustar a saída de todo o sistema.

Caixa de controle 1 conjunto;

Fogão a gás natural 1 jogo
